产品介绍

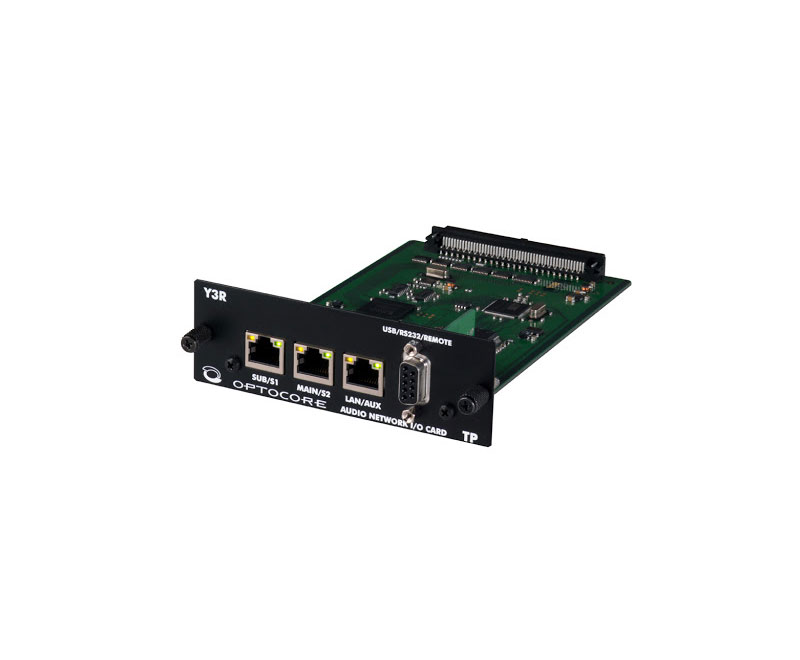

Y3R-TP

SANE Yamaha YGDAI远程传输模块, 具有8或16个音频I / O HA和10 / 100Mb以太网端口。

Y3R-TP卡允许将Yamaha控制台直接连接到基于CAT5的SANE数字网络系统。Y3R-TP卡完全符合Yahama Mini-YGDAI卡的规格，并通过控制台插槽具有16In/16Out音频通道。

产品详情
Y3R-TP前面板提供两个用于SANE的RJ45连接，10/100MBit以太网传输，用于Optocore软件的RS232/USB和用于将Yamaha远程协议传输到AD8HR的2x RS422。可以使用CAT5电缆通过使用以下电缆的方式连接多个Y3R-TP卡SANE端口，可在单个系统中使用多达64In/64Out音频通道。

Y3R-TP前面板具有以下功能：
•一个RJ45 SUB/SANE1端口，用于通过CAT5电缆连接其他Y3R-TP卡的MAIN/SANE1端口。
•一个RJ45 MAIN/SANE2端口，用于通过CAT5电缆连接其他Y3R-TP卡或R系列TP设备的SUB/SANE1端口
•一个RJ45 LAN端口，用于通过Optocore网络连接任何标准10/100MBit以太网设备，控制传输或任何以太网兼容数据。
•USB/RS232/远程（D-Sub-9）端口，用于远程控制，软件更新，外部PC的连接和2xRS422，例如通过链接到控制台的HA Remote接口将Yamaha远程协议传输到AD8HR。
•从控制台插槽直接拾取HA远程信号，例如Yamaha CL，QL或LS9系列提供。
技术参数
数据通道数字控制数据TX / RX最高1Mbps
辅助港口conventionEIA / TIA-485
数据通道1输入 / 1输出最高1Mbps
阻抗终端阻抗 120Ω
字时钟（Mini-YGDAI卡）
数据速率取决于使用的采样率44,1 / 48 / 88,2 / 96kHz
电缆类型ANSI / TIA / EIA-568-A，TSB-95 CAT5
最高电缆长度100m
电缆类型ANSI / TIA / EIA-568-A，TSB-95 CAT5
最高电缆长度10m
RS232常规EIA / TIA-232 R x D，T x D / 57600波特
USB端口与PC的接口
尺寸100 x 160 x 40毫米
重量170g
