2021/01/12
艺术体的艺术之声--酒球会@目里空间


江南布衣集团参与投资,由世界顶级设计师历经8年时间精雕细琢,集购物区、博物馆、美术馆、办公楼和餐厅等多元业态为一体的艺术型园区 – 杭州天目里近日向公众开放。



作为园区中核心部分的酒球会@目里空间,是杭州酒球会与天目里合作的大型Live House项目。由大有声学设计工作室完成对原有空间的声学情况改造,以满足演出场地的声学要求。

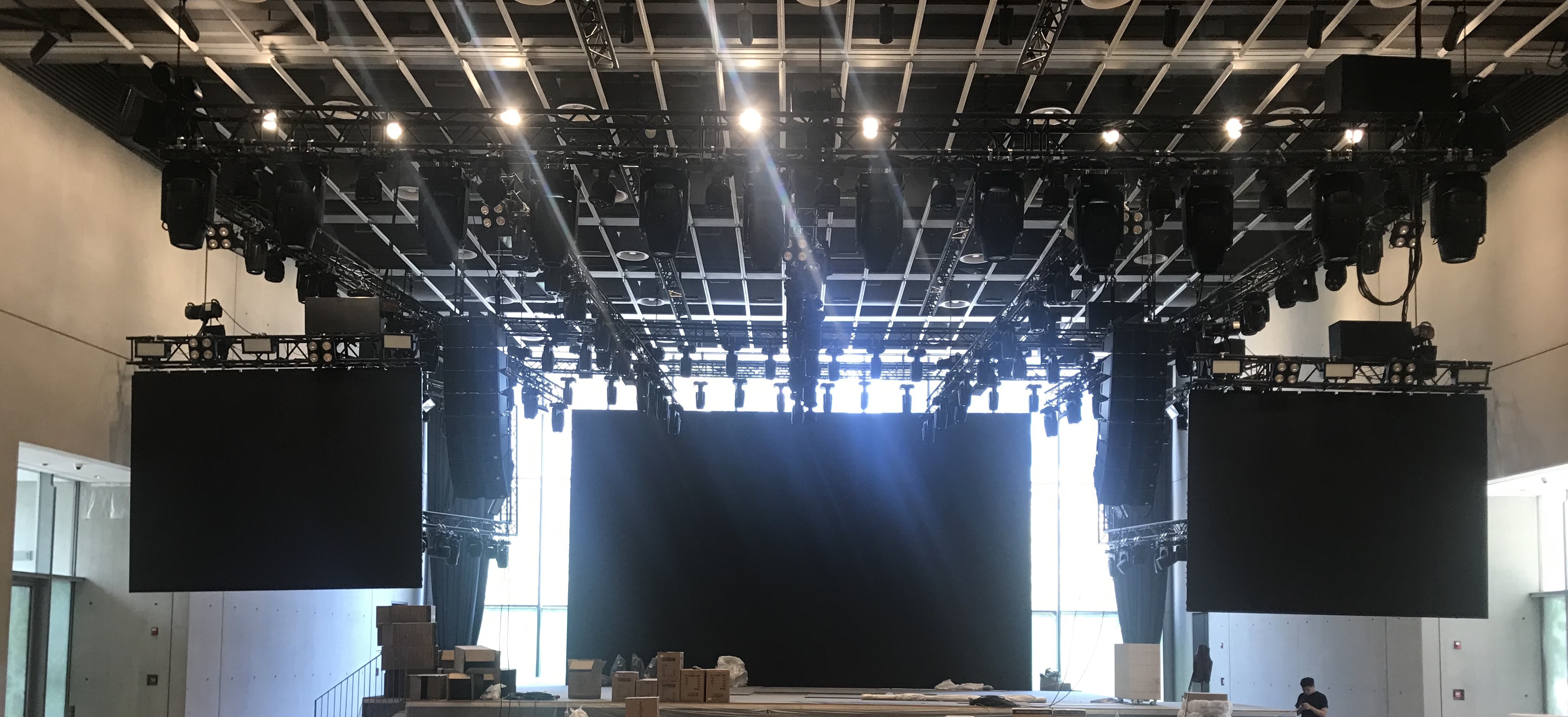

清水墙 + 玻璃墙

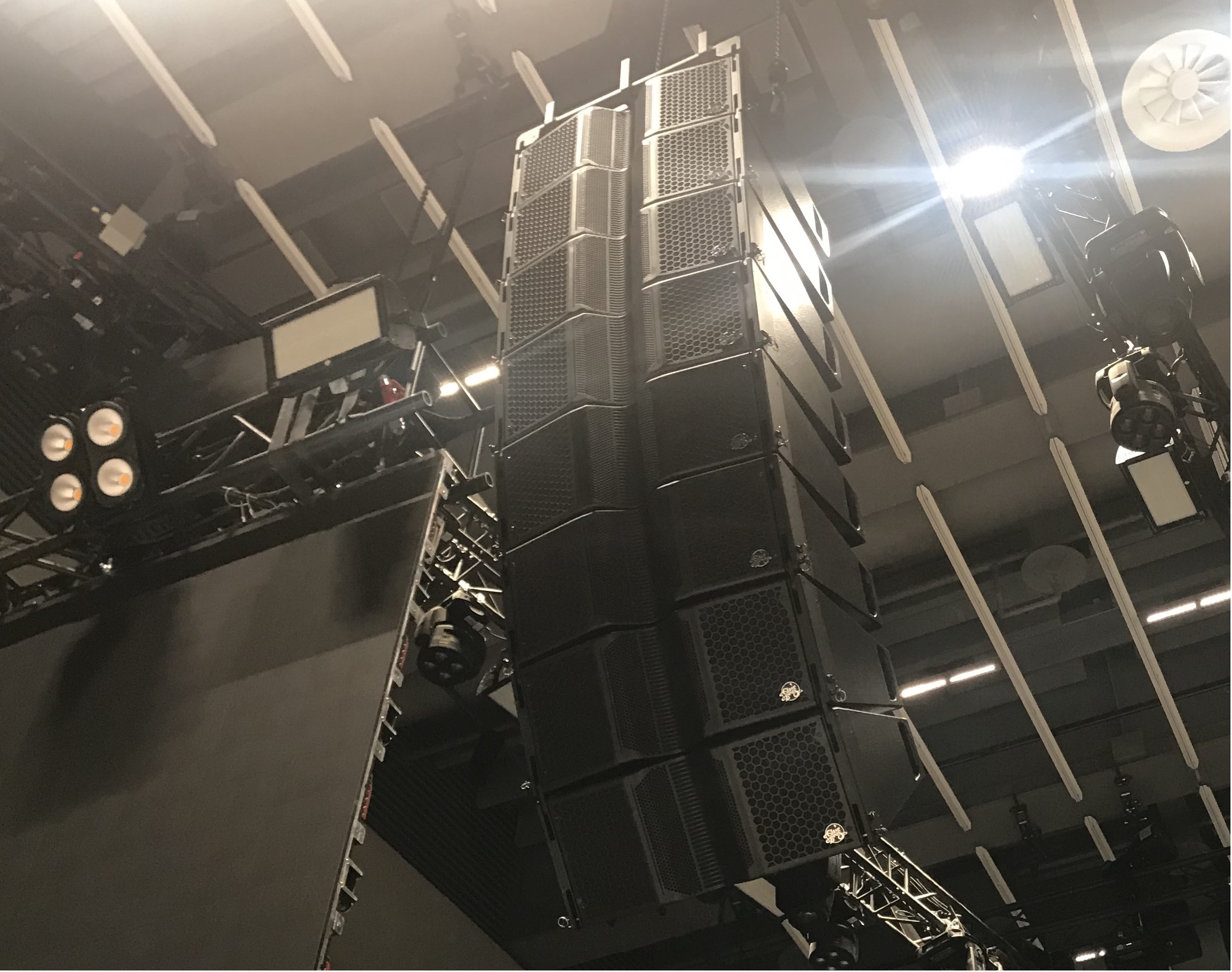

Clair Brothers C10主线阵

场地设备方面,经过多次的考察,投资方最终选择了Clair Brothers产品作为酒球会@目里空间的主扩声音响系统。

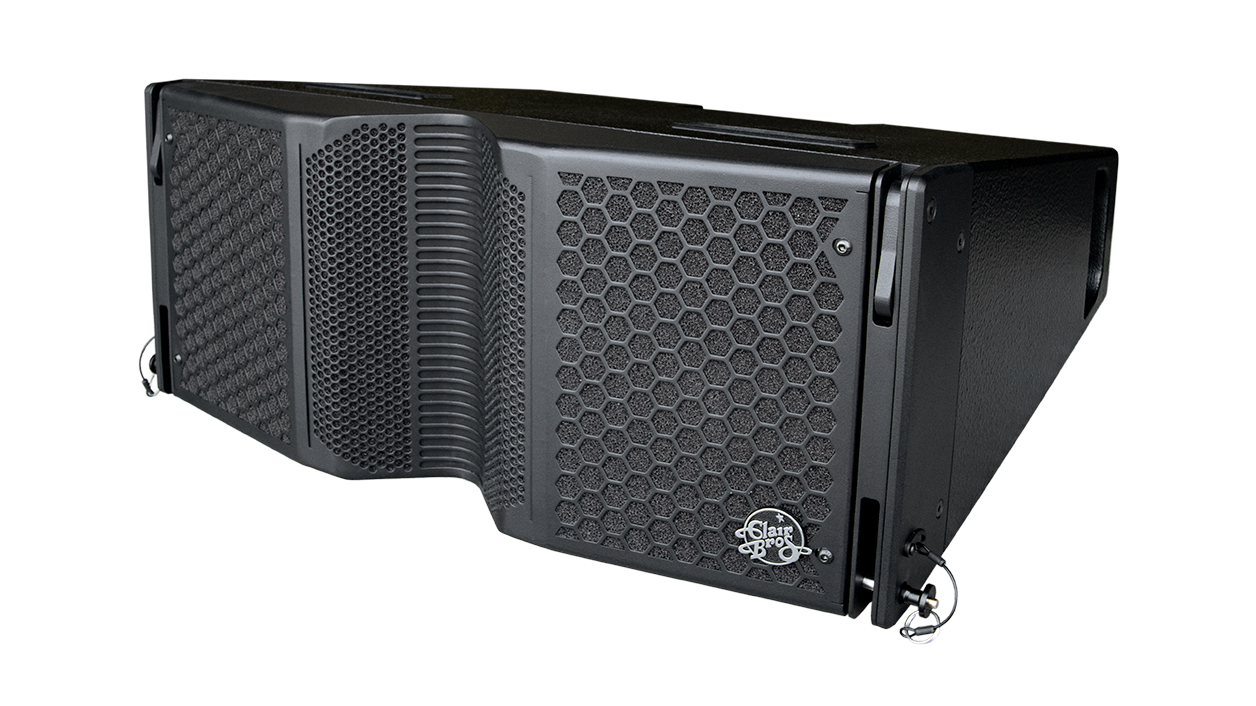

Clair Brothers C10

Clair Brothers C10线阵列音箱承载着Clair Brothers新的革命性线阵列技术。它使用新的中/高频再生传输技术,让C10仅使用一个功放通道即可同时推动中/高音单元,但又可分别控制中音单元和高音单元。

Clair Brothers iS218-M

Clair Brothers iS218-M 是大功率双18"线阵列超低频音箱,主要用于配套i218-LT / i218 / i212 / C15 / C12线阵列全频音箱使用。是Clair Brothers中占据重要地位的线性阵列超低频音箱。

Clair Brothers C10作为左/右主线阵,每组使用了8只C10线阵列全频扬声器,共计8只iS218线阵超低频扬声器。左/右主线阵可完整覆盖前区站立观众区及2层VIP区。为了减少后墙反射的影响,C10在角度计算时有意地避开了3层VIP区。得益于C10精准的角度控制,在2层VIP区全部覆盖的情况下,3层VIP区有明显的声压下降,有效降低了后墙的反射。

控台区域距离舞台前沿约22m,离地40cm。即便在控台区地面抬升的情况下,Clair Brothers C10覆盖区域内整体听感基本一致。

单只最大声压级可达146 dB的Clair Brothers C10,可以十分轻松地为需覆盖区域提供足够的声压级及动态。8只C10组成的主线阵系统可下潜至50 Hz,即使在没有单18”低音的辅助下,低频也能提供足够的量感。

场地中,由于舞台空间有限,故舞台上的返送调音台位置距离主线阵非常近,大约只有3m距离,主线阵离舞台前沿最近的距离仅有0.8m。对于可输出146 dB 的Clair Brothers C10而言,离舞台的确是太近了。


返送视觉看C10主线阵

然而,在如此近的距离,无论是返送控台位置还是是舞台演奏区域,在全频段受主线阵直达声影响几乎可以忽略。Clair Brothers C10箱体设计在此展现出其在乃至是非常难控制的中低频的指向控制能力。这样的中低频指向能力为舞台返送极大地减少了压力,也为跨度只有9m舞台上大量的话筒提供了良好的拾音环境。

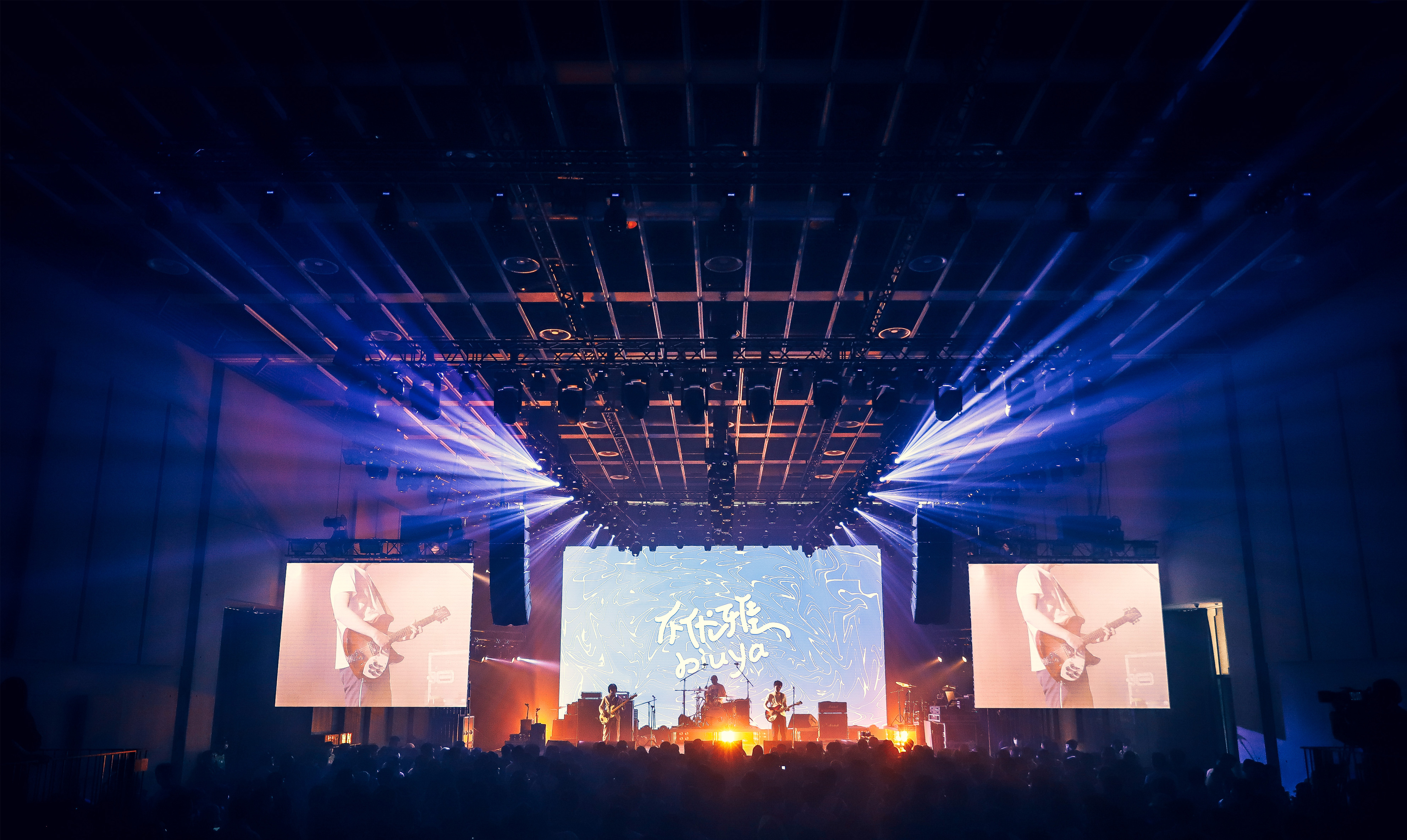

从11月至今,已经有不少观众曾沉浸在乐队与Clair Brothers的完美配合中。

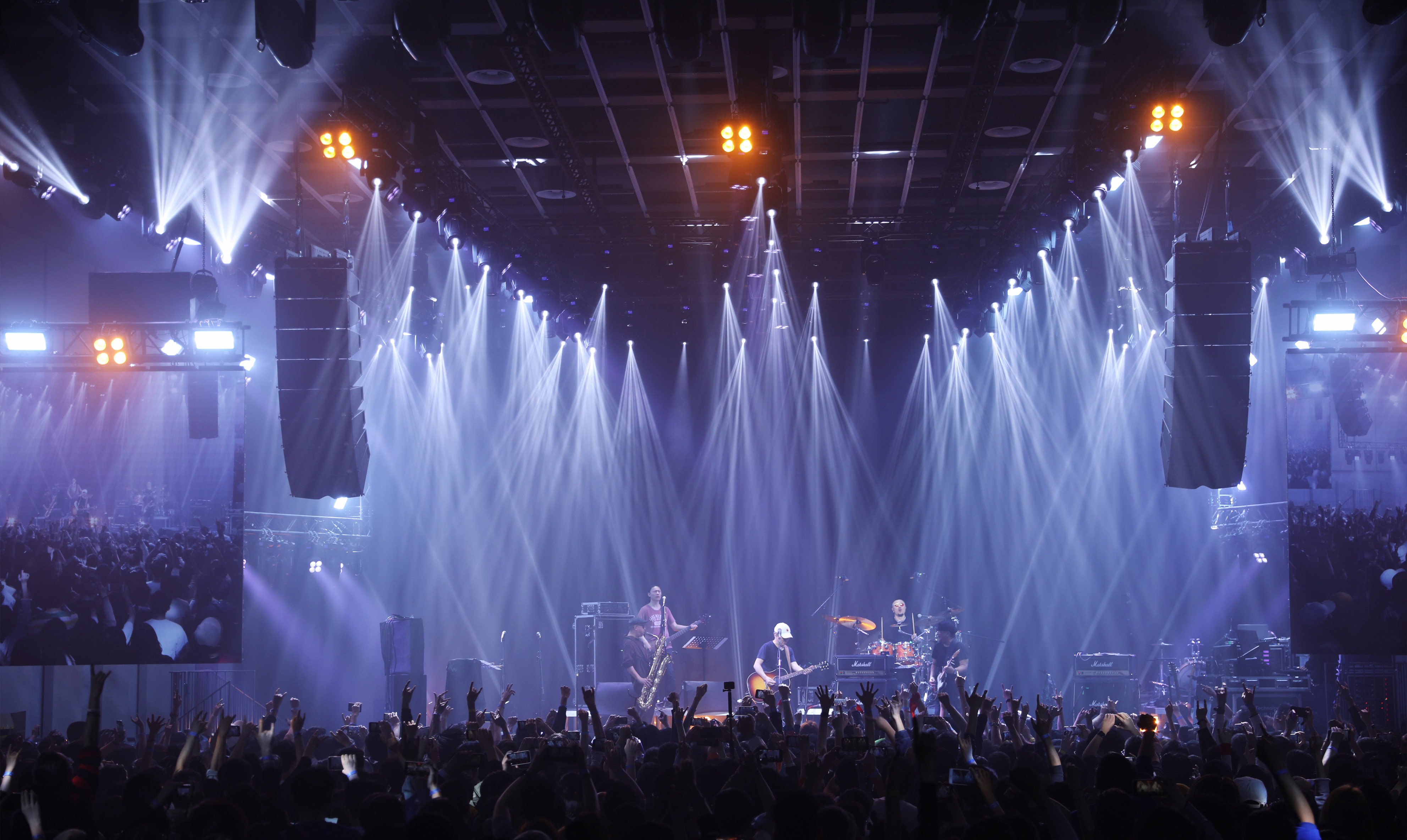

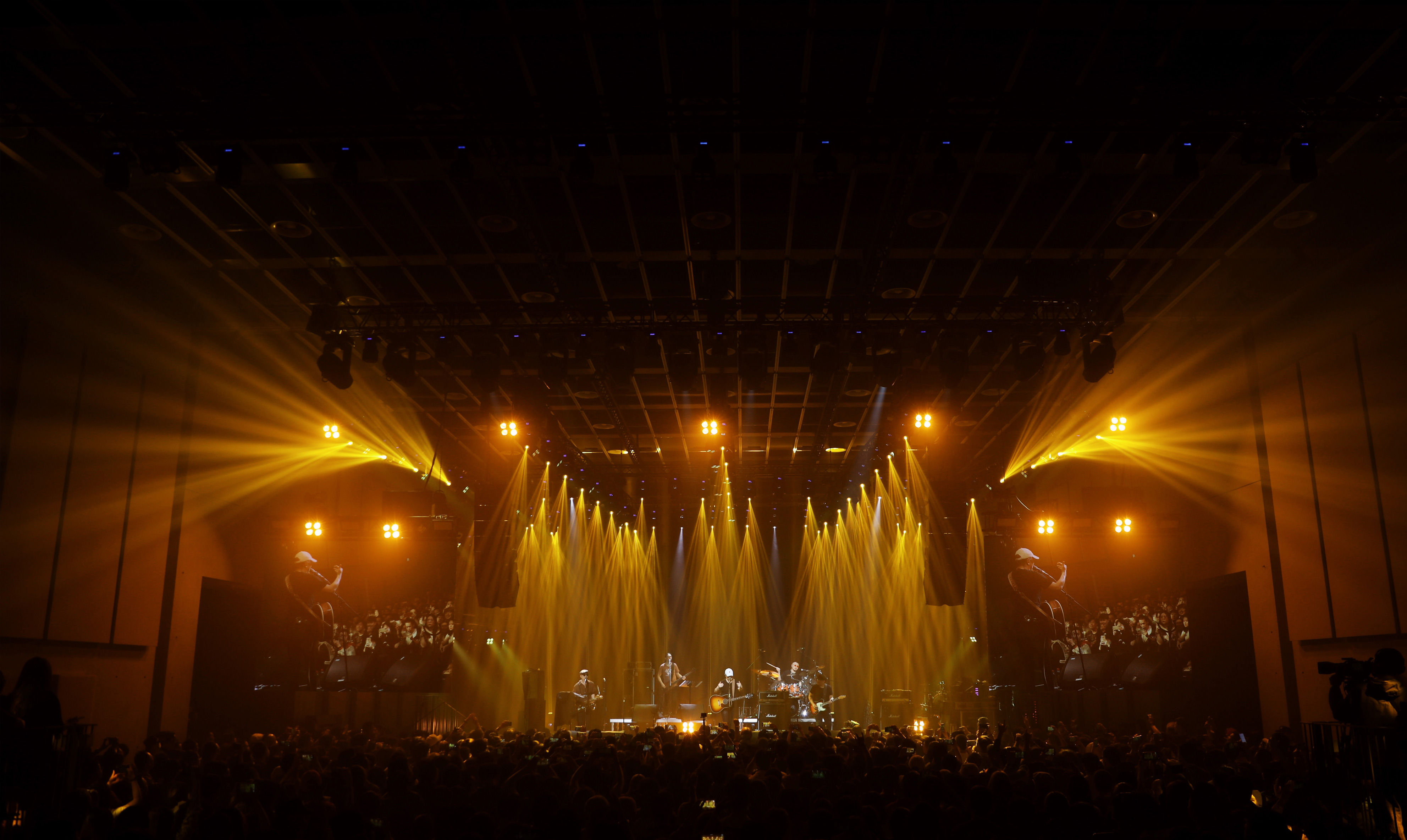

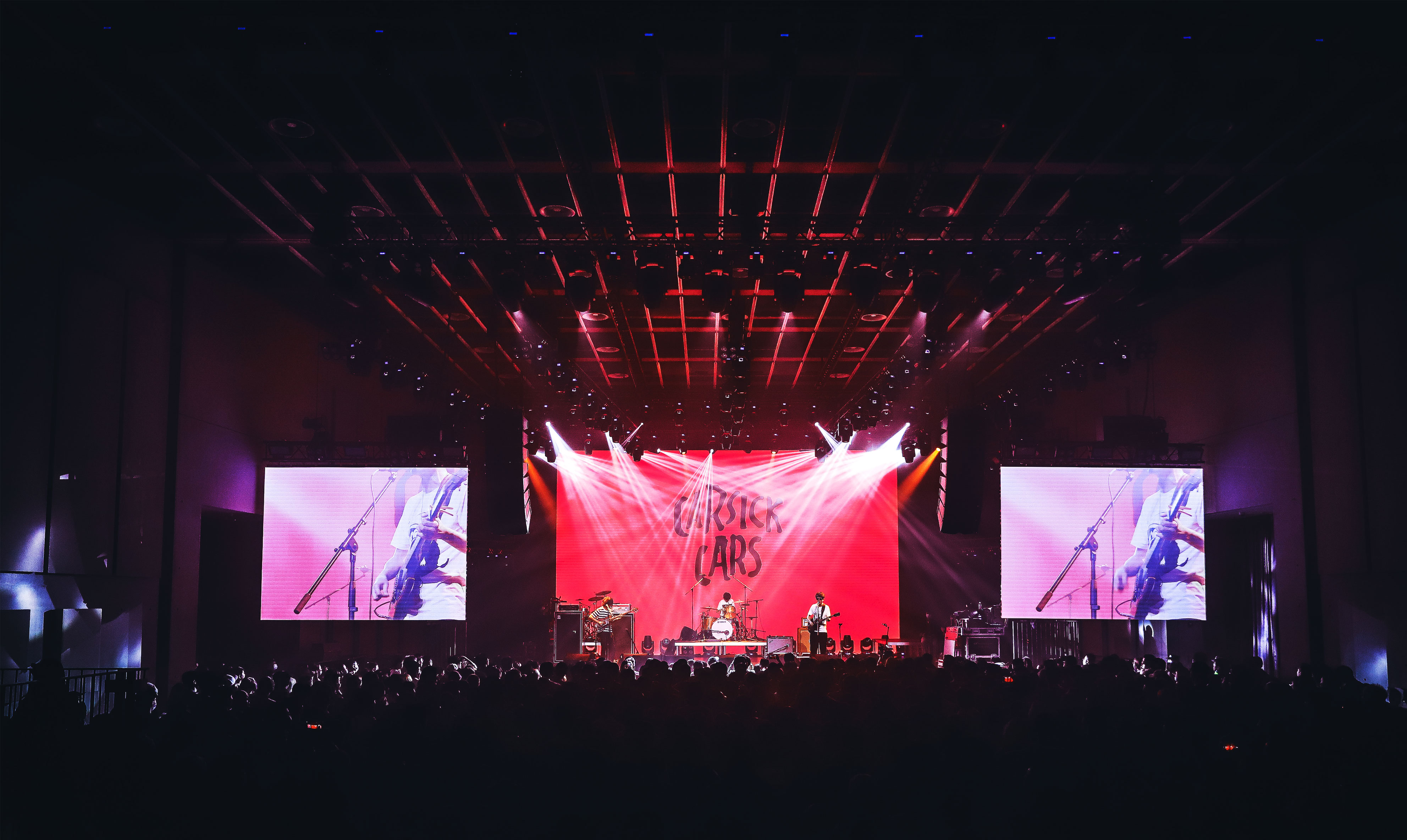

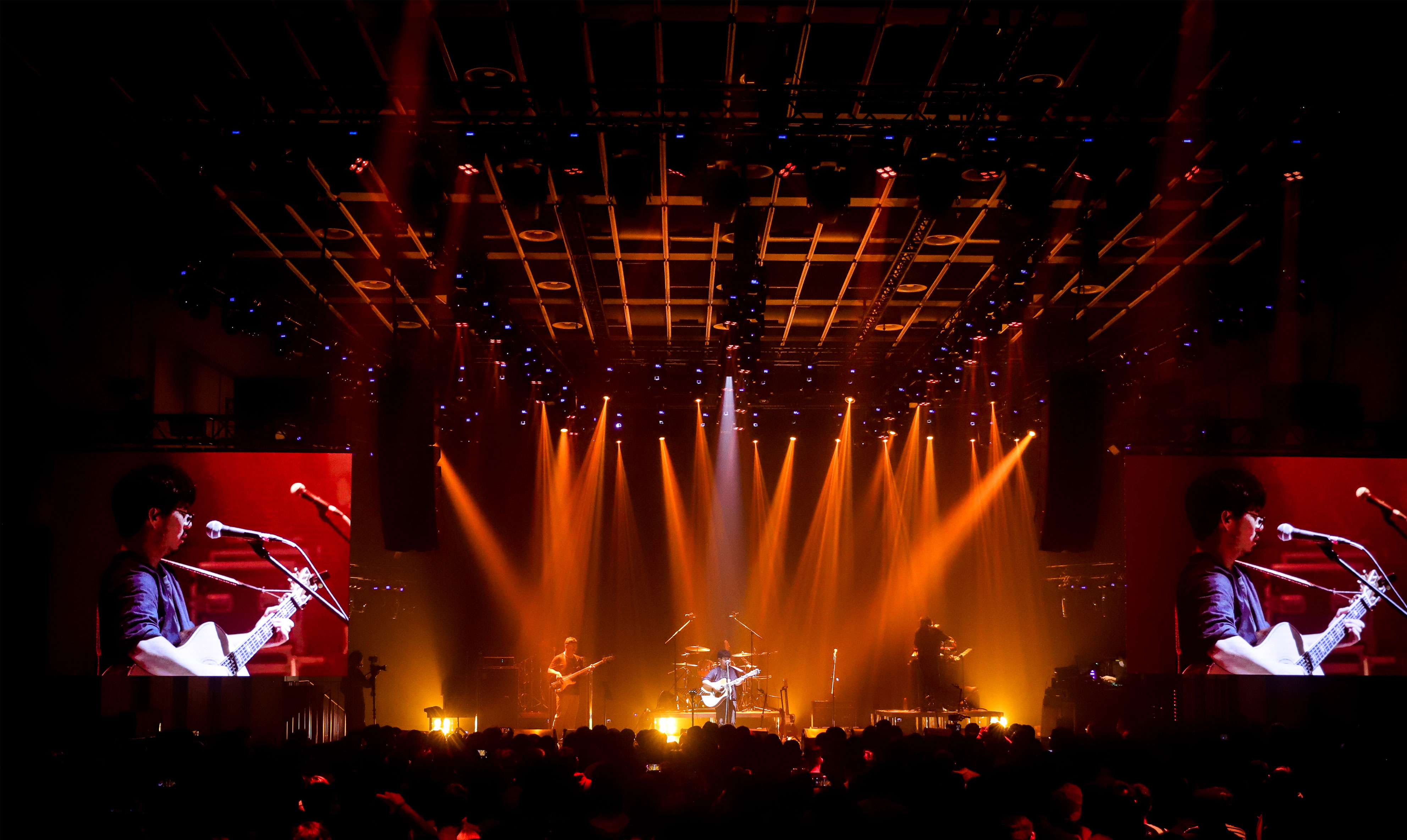

演出照片-崔健


演出照片-不优雅先生


演出照片-超级市场


演出照片-康姆士


演出照片-莫西子诗


演出照片-小车

扬声器系统的前区补声及返送选用了来自意大利的著名品牌dBTechnologies产品。前区补声选用了dBTechnologies VIO X12。

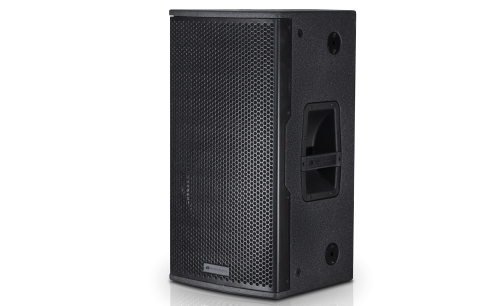

dBTechnologie VIO X12

VIO系列是dBTechnologies中定位最高的系列产品。dBTechnologies VIO X12自带DSP,可调整包括增益、EQ等参数,同时通过网线连接PC可实现远程实时监测音箱输入电平、输出电平、温度等状态信息。

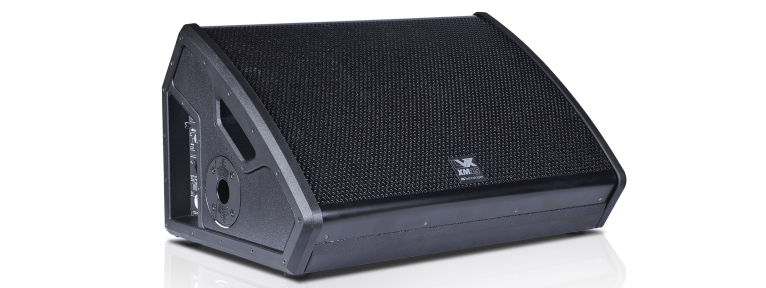

dBTechnologies LVX XM15

舞台返送选用了dBTechnologies LVX XM15,其为dBTechnologies中一款新款的有源监听扬声器。带可旋转号角设计的单15"监听扬声器。驻场调音师团队音响总监及返送调音师对LVX XM15也是非常喜欢:“LVX XM15能在给我足够大的返送声压及动态。音色非常棒,我可以在LVX XM15中清晰地分辨出每个乐器。我十分喜欢这款返送。”

舞台上的dBTechnologies LVX XM15

系统使用了2套顶级品牌Solid State Logic的LIVE L200调音台。2套调音台使用独立的接口箱,可作为完全独立的两套系统使用。同时系统设计也考虑在需要更多通道时接口箱间可连接到一起,两张LIVE L200使用共用接口箱模式。


SSL LIVE L200

SSL Live调音台受到全世界领先的现场调音师的广泛赞扬。它的设计可帮助操作者打造出色的演出,L200提供36+2个推子给那些喜欢手中有很多推子的调音师使用。它的DSP引擎较小,可以处理144条路径,从而能轻松应对中型大小的演出。处理算法和音频硬件可在整个Live系列调音台中共享。5U大小的ML32.32模拟舞台接口箱在前面板拥有32个遥控SSL SuperAnalogue™话筒/线路输入和32个线路输出。

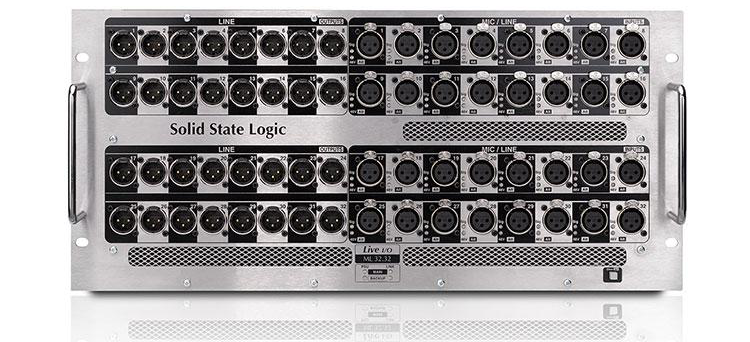

SSL ML 32.32

其中一张LIVE L200作为FOH调音台使用,另外一张LIVE L200用于Monitor或OB。Solid State Logic的以话放质量闻名于世。温暖及饱满的话放音质是本次投资团队选择Solid State Logic LIVE系列调音台的主要原因。

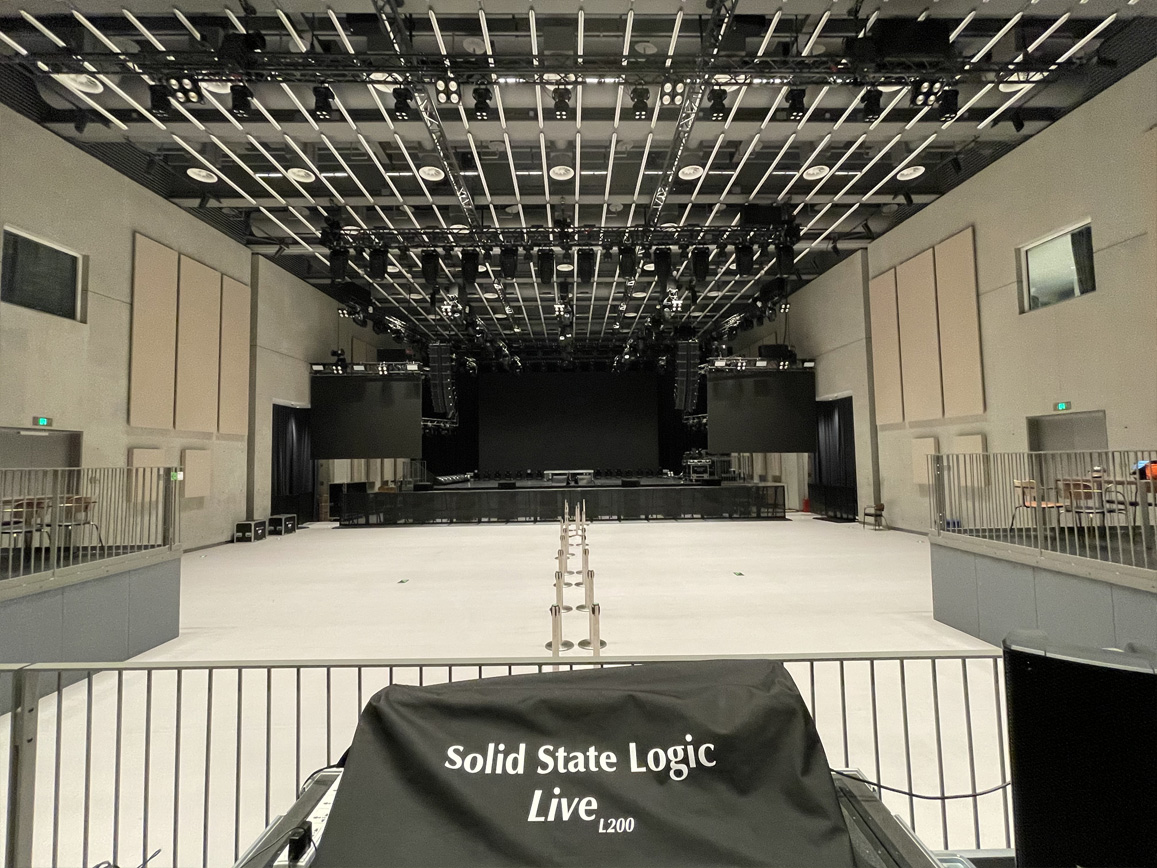

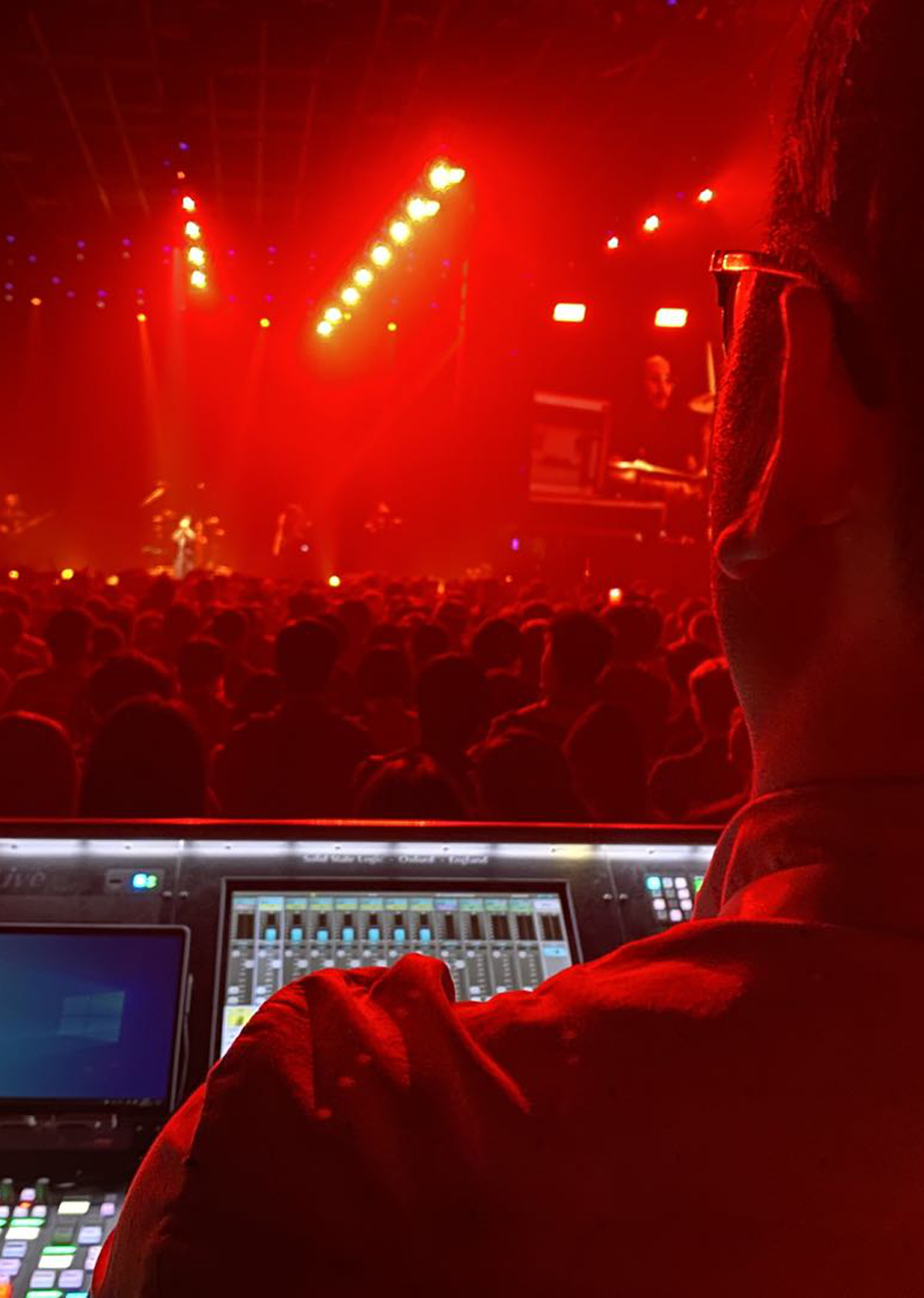

SSL L200作为FOH调音台现场使用

另外,LIVE L200中也具有大量非常实用的原厂插件,以用于应对复杂的现场情况。

例如在每个通道的EQ中可打开频谱,查看推子前或推子后的频谱,协助调音师了解该通道的情况。且在立体声通道中,能同时显示LR通道的频谱,让调音师更好了解两个通道的频率差异。还有可以插入的瀑布图,查看能量的时间分布。如果想了解更多的插件,请联系DMT获取更多资讯。

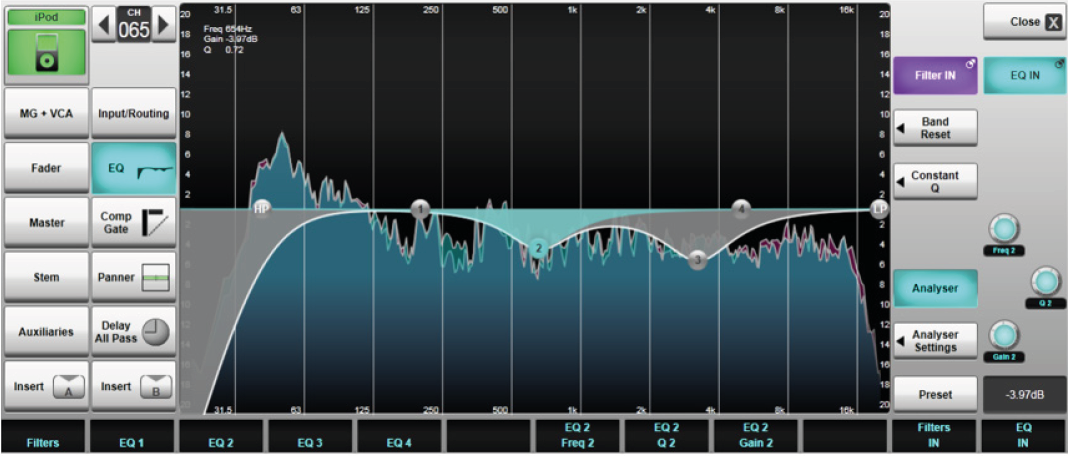

通道中的频谱仪

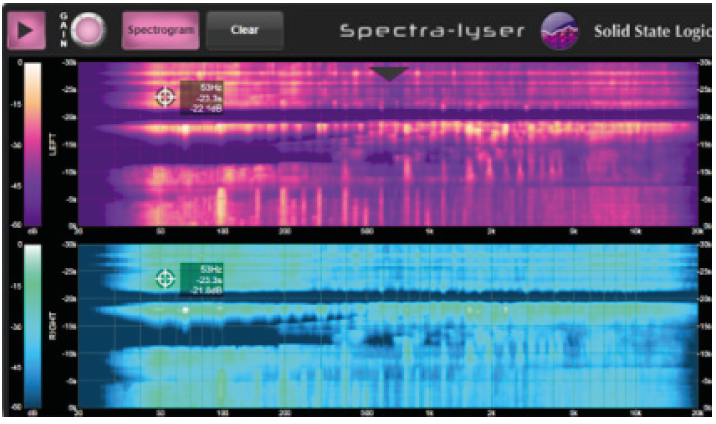

频率分析插件  瀑布图

在OB系统中,在输出信号后端配置了一台Solid State Logic的Fusion作为混音后的总体音色处理。

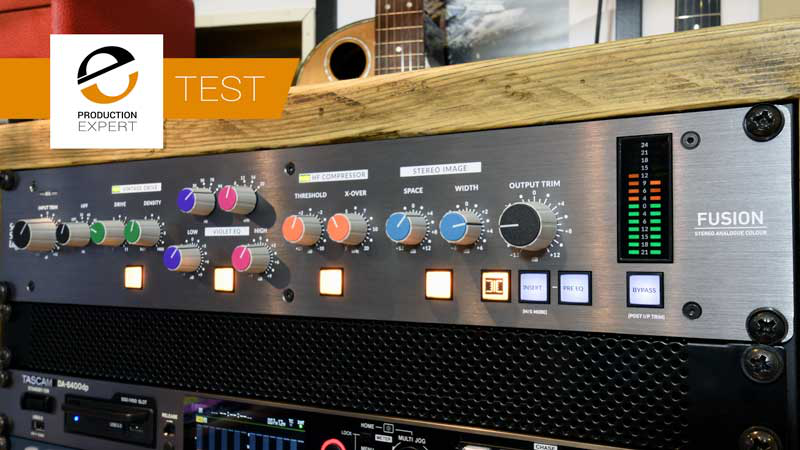

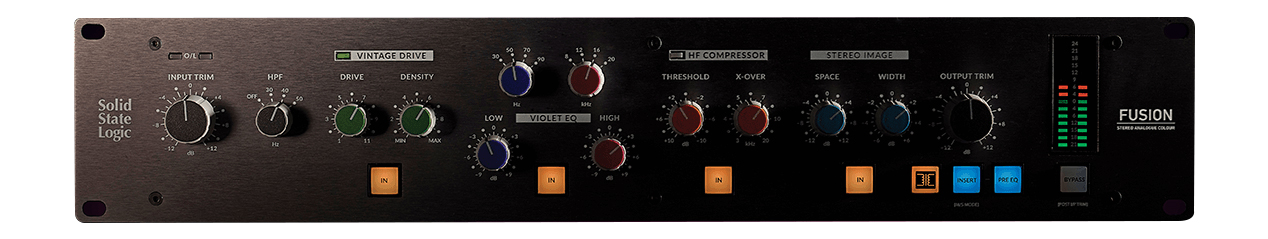

SSL Fusion

Fusion是一台性价比极高的立体声音色处理器,具有有5种新的SSL模拟染色电路。

  • Vintage Drive:可为您的混音带来凝聚力与力量感。
  • Violet EQ:能即时为低频增加厚重感,为高频增加光泽感。
  • 高频压缩:高频压缩能够将尖锐刺耳的高音减弱顺滑。
  • 立体声场增强器:可以对立体声声场进行声象扩展与空间上的处理。
  • SSL变压器:可在增加低频厚度的同时,为高频带来光泽感。

Fusion可以通过较低的成本完成混音后总体音色处理的利器。除了可以加插在OB信号输出后端还可以加插在调音台送至无线耳返接收机之间,以增加整体声音的凝聚力和声场宽度。


最近两年,Avid新推出的VENUE | S6L调音台系统正在兴起。站在设计前端的天目里项目中自然也少不了VENUE | S6L的身影。本次加入系统的是体积小巧而处理能力可达144通道输入处理的VENUE | S6L – 24C系统。

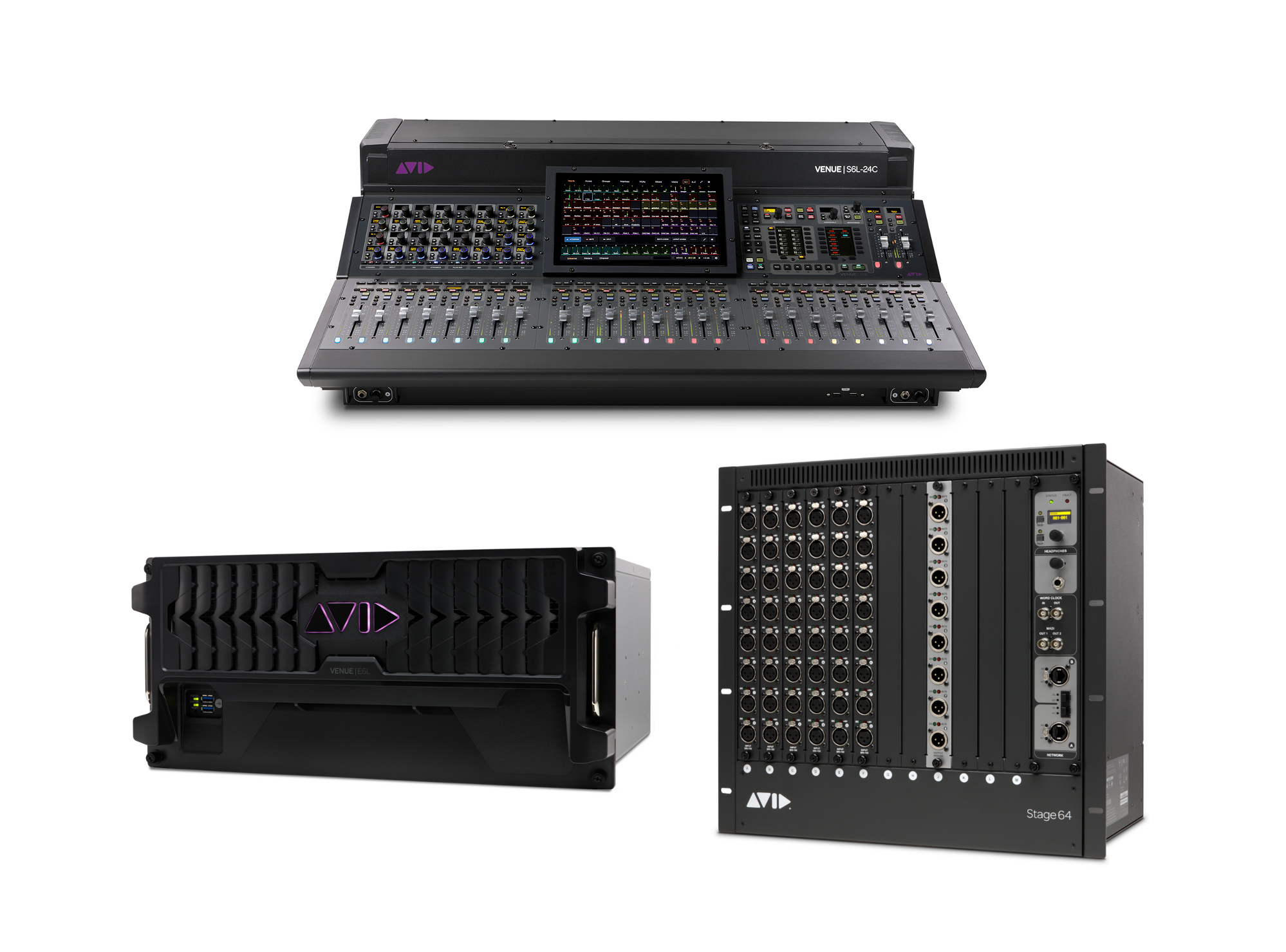

Avid S6L 24C-144-Stage

系统中VENUE | S6L – 24C可游走应用于包括FOH扩展、Monitor、OB系统间。由于考虑到安装位置。

VENUE | S6L – 24C使用AVB协议作为内部传输协议。所有的话放均使用Focusrite Pro系列话放,在话放质量上在老版本的VENUE | Profile基础上有巨大提升。

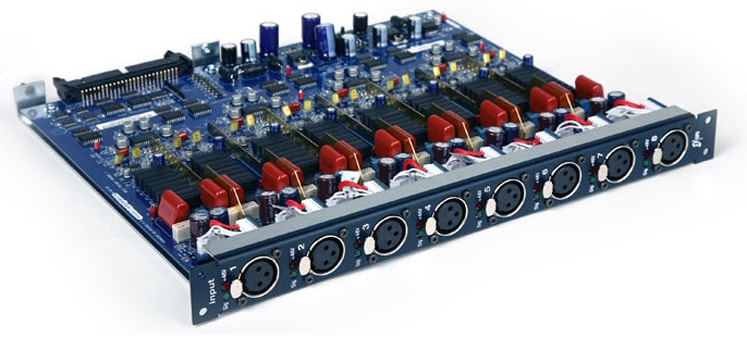

Avid VENUE | Stage SRI-192 Analog Input Card

调音师宠爱VENUE系统的一大原因是由于VNEUE系统可支持在控制界面中直接调用大量的第三方插件。而VENUE | S6L – 24C配置比之前处理能力更强的DSP处理卡,可运行Avid原厂及大量第三方的AAX格式插件,把录音棚插件用在现场。在新的系统中,DSP处理卡仅专心地用于处理AAX插件,输入/输出通道的增加并不会占用DSP处理卡资源,所以DSP处理卡资源在系统中更为耐用。

同时系统中配置了WSG卡,WSG卡可以与Waves服务器连接,从调音台界面中直接调取和控制Waves插件。是现场Waves插件调用操作中最为简单的一种操作模式。同时Waves服务器仅需要1条网线连接到WSG卡中即可使用,不用经过任何交换机和转接接口,在物理连接上做到了极简的设计。


另外,由于天目里需要对部分演出进行录音存档。而VENUE | S6L – 24C仅需使用1条网线与电脑连接,即可完成最高128轨录音,且表现稳定。即使使用普通版的Protools录音软件(脱离S6L只支持32轨录音),也可通过AVB协议达到最多128轨录音。且调音台具备Protools Link功能,在Protools新建project时,录音软件会将当时调音台中所有的输入通道格式、通道名称、通道布置、通道路由等设置将自动生成。如此可免去大量的录音前期的准备工作,快速进入到录音状态。同时在VENUE | S6L – 24C上可通过快捷键控制播放、停止、走带、录制等多种DAW控制功能。让录音/回放/归档等工作变得轻松简单。

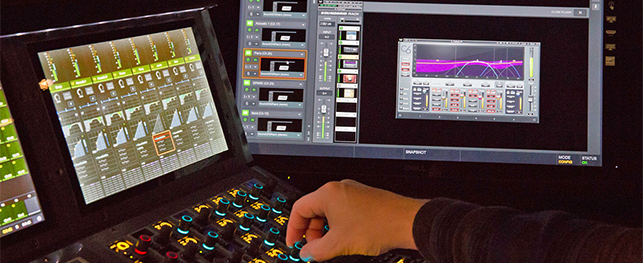

VENUE | S6L 配合Protools录制
