RTW 发布 TMxCore 音频表套件

RTW TMxCore 音频表套件的研发，依托于知名的 TouchMonitor TM7 / TM9 系列产品的技术积淀，旨在为专业计量场景提供灵活性、处理性能与未来拓展能力。该设备配备 DisplayPort 输出接口、支持网络显示功能，采用高性能架构，且与 RTW 全套音频表工具完全兼容，整体设计紧凑灵活。

TMxCore 专为现代化及不断演进的工作流程打造，适用于对性能、集成度和灵活性有高要求的安装场景。它支持语音清晰度计量、沉浸式音频分析等人工智能驱动工具。网络显示功能可在任意标准网页浏览器中实现实时表头显示，非常适合远程监控或多屏幕部署。RTW 方面如此评价 TMxCore……

“此次发布不仅是一款新产品的问世，
更是以 TMxCore 为核心的智能表头新基石的奠定。”

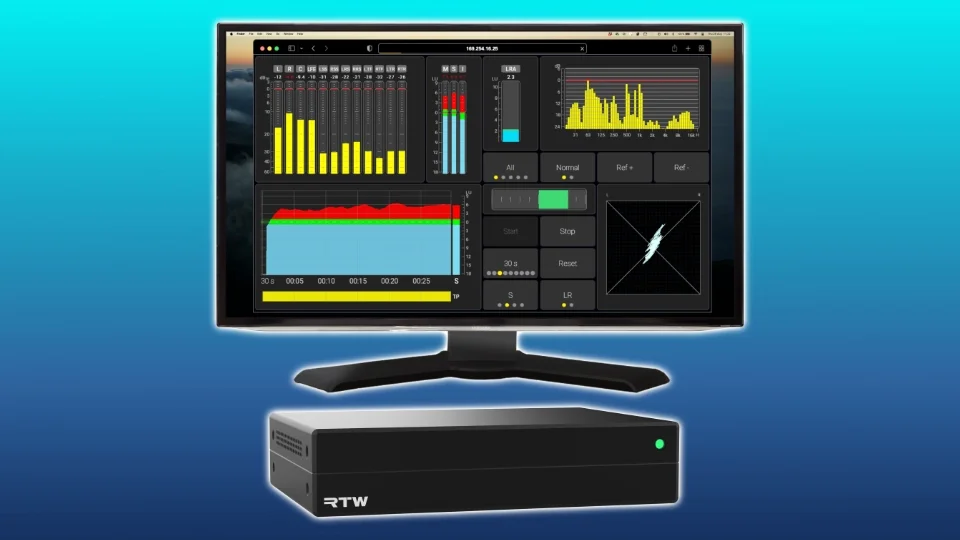

与传统内置屏幕的集成式表头设备不同，TMxCore 是一款独立的 “盒式” 设备，可通过 DisplayPort 接口连接任意外部显示器，也能在局域网络环境下通过各类网络浏览器进行访问。

这种设计让用户在屏幕尺寸、分辨率和安装位置的选择上拥有完全自主权，无论是集成到广播调音台、安装在机房，还是连接电视墙大屏都能适用。摆脱了固定前面板的限制，TMxCore 可安装在狭小空间内，且能随着技术发展灵活进行升级。

Calrec 已成为首家将 TMxCore 集成到其 ARGO 音频调音台的原始设备制造商合作伙伴。通过将 TMxCore 直接嵌入 ARGO 调音台，Calrec 为用户在工作流程中配备了 RTW 的响度与计量技术。

RTW TMxCore 核心功能

RTW 新一代广播及专业音频表头显示平台
搭载人工智能辅助工具，可实现高级语音清晰度分析
支持环绕声及沉浸式音频格式，涵盖 5.1 和 7.1.4 等主流格式
配备符合各项标准的全套响度及计量工具
网络显示功能：随时随地通过任意浏览器查看计量数据
DisplayPort 输出接口，可直接连接任意显示器
全面支持网络协议，包括：RAVENNA®、AES67、ST 2110、Dante® 以及传统音频输入输出接口
适配现代化工作流程：完美适用于固定安装、多屏幕部署、多画面监看系统及转播车

立体声、环绕声、沉浸式音频全兼容

TMxCore 最多支持 32 个音频通道，可处理从立体声到 22.2 声道的各类通道配置。在其支持的众多音频格式中，包含 5.1、7.1 环绕声格式，以及 7.1.4、9.1.6 沉浸式音频格式。

沉浸声格式的音频表头

环绕声与沉浸式音频的分析工作，需要借助能够通过可视化方式呈现空间关系的工具，且这种呈现方式要与实际听觉感受相符。

RTW 全套沉浸式音频计量工具的设计初衷，就是为了实现这一功能，帮助音频工程师深入了解混音的空间平衡、相位关系及整体完整性。

这些工具需通过授权许可的方式启用。

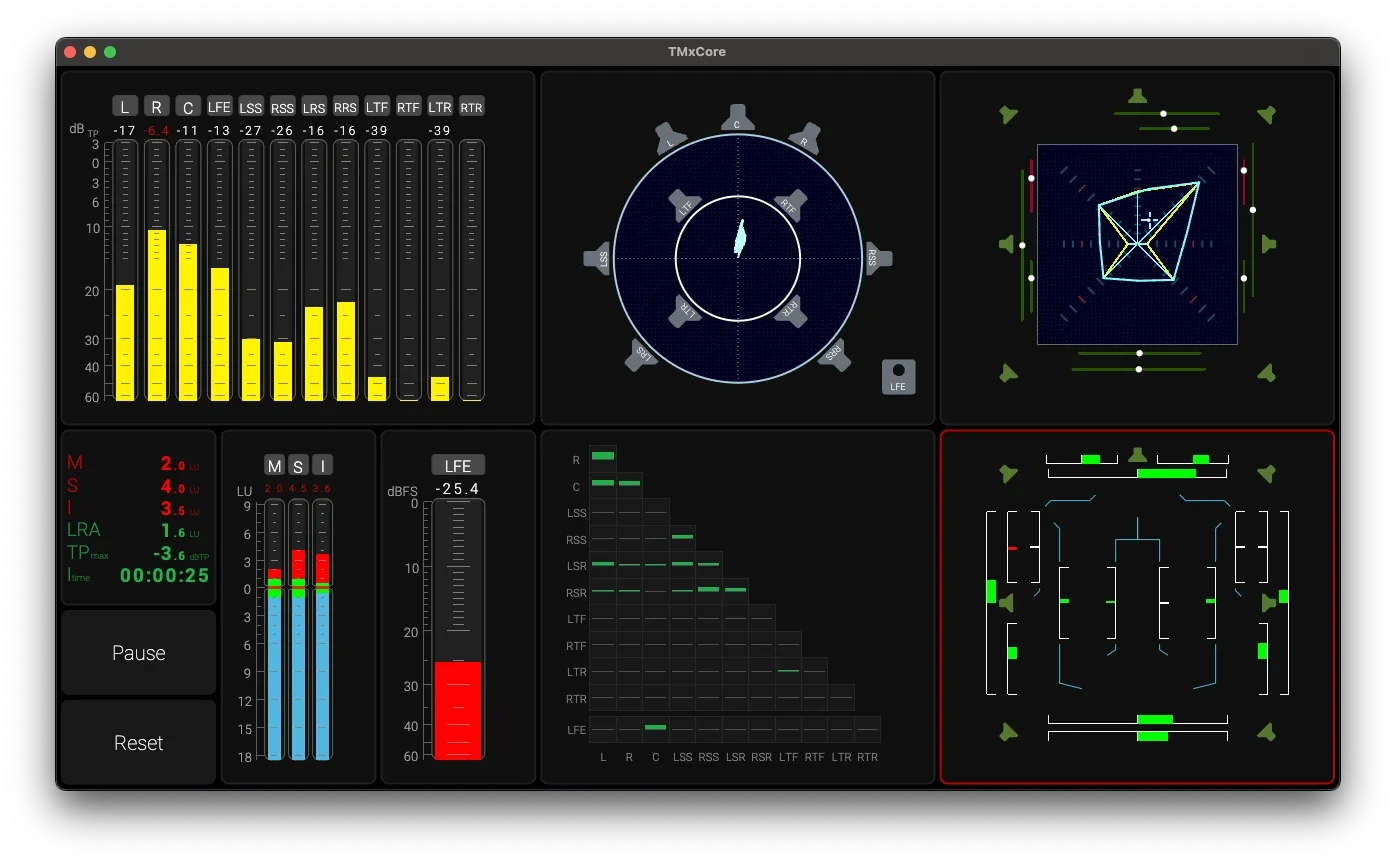

沉浸式音频分析仪

沉浸式音频分析仪可对最多两层音频通道间的关系进行可视化呈现。它支持环绕声（如 5.1 声道）和沉浸式音频（如 7.1.4 声道）等多种通道格式。

其图形化显示界面的设计逻辑，让所有音频元素的动态变化都与主观听觉感受保持一致，工程师只需扫一眼，就能直观监测环绕声或沉浸式音频节目的平衡状态。

响度主导指示器（以白色十字标识）可进一步显示人耳主观感知到的声学焦点位置。借助沉浸式音频分析仪，你可以实现以下功能：

监测环绕声或沉浸式音频声场的整体空间平衡
测量各层音频的总响度
监测不同层音频之间的关联
识别相位问题，确保下混操作准确无误
评估立体声宽度及声道间的感知位置
检测低频效果声道的相关性问题

矩阵式相关性仪表

矩阵式相关性仪表可显示所有声道之间的相位关系，支持从立体声到 22.2 声道的各类音频格式。

它能全面呈现声道间的相关性，帮助工程师轻松发现混音中潜在的相位问题。

多声道相关性仪表

多声道相关性仪表是处理环绕声或沉浸式音频的得力工具，可确保环绕声混音在下混为立体声甚至单声道时，仍能保持良好的听感还原度。

它能在单一视图界面中清晰展示所有声道间的相位关系。

极性观测仪

极性观测仪的设计灵感源自经典的矢量示波器，它采用全新算法，通过空间感知坐标系将声道间的相关性进行可视化呈现。每一个扬声器的位置都以空间矢量的形式呈现，设备会对信号电平进行整合计算，在屏幕上生成实时的几何图形。

在传统立体声矢量示波器中，声道内容一致时会显示为一条垂直线，极性反转时则显示为一条水平线。极性观测仪将这一原理拓展应用到环绕声和沉浸式音频布局中，声道间的信号相互作用会形成独特的几何图案，进而揭示出以下空间属性：

空间感的动态变化（声场宽度与深度）
前后方音频能量平衡
声道间延迟不匹配问题
相位问题或镜像对称性问题

极性观测仪的核心算法由 RTW 软件开发人员 Pavel Smokotnin 在第 158 届音频工程协会大会上正式发布。

语言可懂度表头

TMxCore 搭载的语言可懂度表头，旨在帮助广播机构与专业音频工程师攻克制作过程中的一大难题，即始终保持对白清晰可辨。

该表头由 RTW 与Fraunhofer 数字媒体技术研究所深度合作开发。它采用先进的人工智能算法，可在复杂混音环境中，对语言的可理解度进行客观、实时的测量。工程师无需再依赖主观判断，通过直观的视觉反馈，就能精准平衡对白、音效、音乐与背景音之间的关系。

这项合作始于九年前的广播语言可懂度项目，历经长期技术迭代，如今已发展成为一套成熟的解决方案，并正式集成于 TMxCore 平台。

技术价值

在以下场景中，语言可懂度表头都能发挥关键作用：

电视剧集里对白模糊不清的问题
真人秀节目中背景音乐盖过人声的情况
体育赛事直播里观众欢呼声淹没解说员声音的现象
流媒体点播内容中对白可懂度不达标的问题

该表头为工程师提供了可靠工具，助力其在所有音频格式中，都能实现稳定一致的语音清晰度。

语言可懂度表头核心优势

输出客观测量结果，人工智能驱动的分析方式取代主观猜测
提供实时反馈，可即时掌握对白的听感表现
操作界面简洁易用，在 TMxCore 系统内实现直观的可视化显示
应用范围广泛，适用于广播、后期制作、流媒体及现场活动等场景
由 RTW 与 Fraunhofe 数字媒体技术研究所联合研发

语言可懂度表头作为 TMxCore 的可选授权功能，需单独购买许可。

符合所有行业标准的响度工具

TMxCore 支持所有国际主流响度标准，包括欧洲广播联盟 R128 标准、国际电信联盟无线电通信部门 BS.1770-4 / 1771-1 标准、美国先进电视系统委员会 A/85 标准、日本无线工业与商贸联合会标准、新西兰广播电视标准局 OP-59 标准、意大利通信管理局标准、美国商业广告响度管控法案、澳大利亚 LEQ (M) 标准、南非电视广告标准局标准及沙特阿拉伯视听媒体委员会标准。

在上述国际电信联盟 / 欧洲广播联盟响度标准的基础上，TMxCore 还支持对白门控响度测量功能，可满足基于对白的响度规范要求，这与 Netflix 的交付标准完全一致。

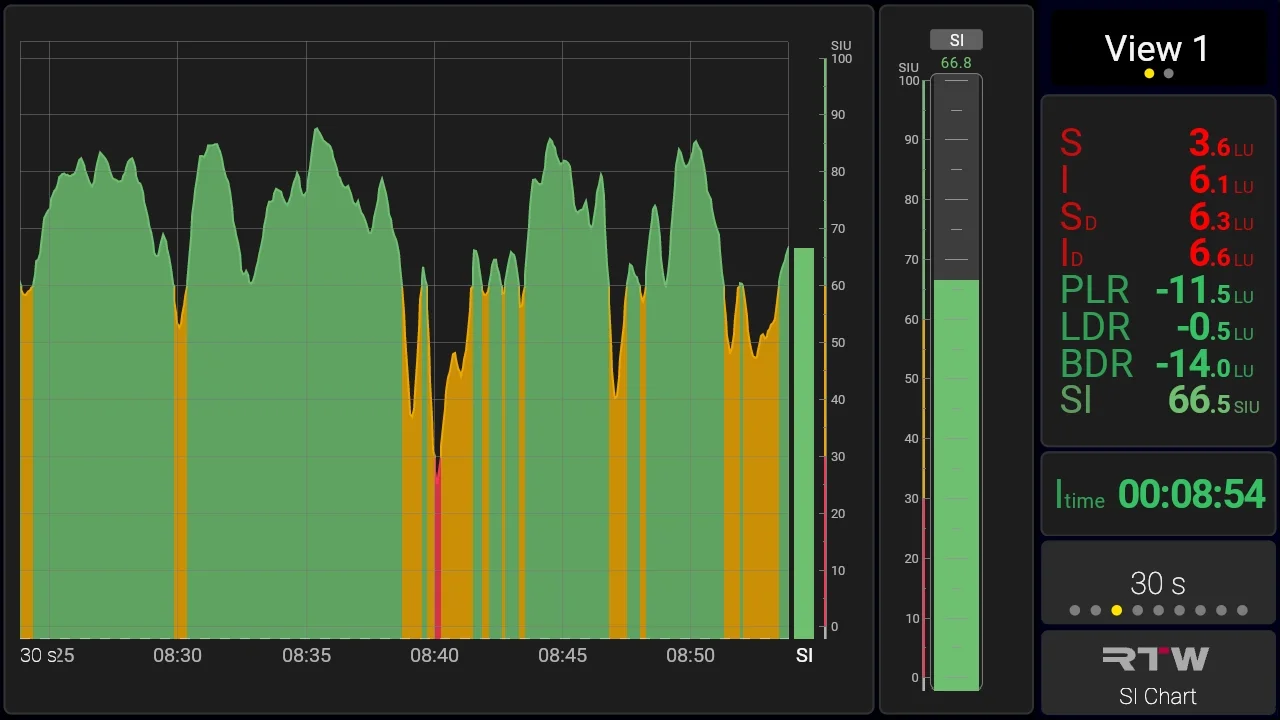

统计图

统计图的设计目的，是为响度与语言可懂度数据提供清晰的时间轴可视化呈现，助力工程师在广播、流媒体或后期制作工作中，更高效地监测音频动态与一致性。

它可实时显示瞬时响度、短时响度、整体响度与真峰值电平数据，同时呈现语言可懂度度随时间的变化曲线。工程师既能洞察瞬态细节，也能把握长期趋势。
该工具的时间范围调节灵活，可在 10 秒至 2 小时之间自由切换，具备自动缩放功能，且支持界面自定义，能完美适配各类工作流程。它还可与其他计量工具同步运行，实现音频数据的全面监看。
响度总和计量工具采用柱状图形式，展示瞬时、短时及整体响度的总和数值。它同时支持对白门控测量功能，可显示瞬时对白门控响度、短时对白门控响度与整体对白门控响度数据。
数值计量工具通过数字显示界面，呈现选定的响度与对白测量参数。该工具支持的参数范围广泛，但实际应用中无需同时启用全部参数。
响度范围计量工具以图形方式，展示短时间段内的响度变化情况。测量标准严格遵循欧洲广播联盟 R128 标准中规定的响度范围描述符。它可用于判断节目响度是否保持稳定，或是在高低电平信号间存在较大波动。工程师可根据测量结果，判断节目是否需要针对目标分发渠道进行动态处理。

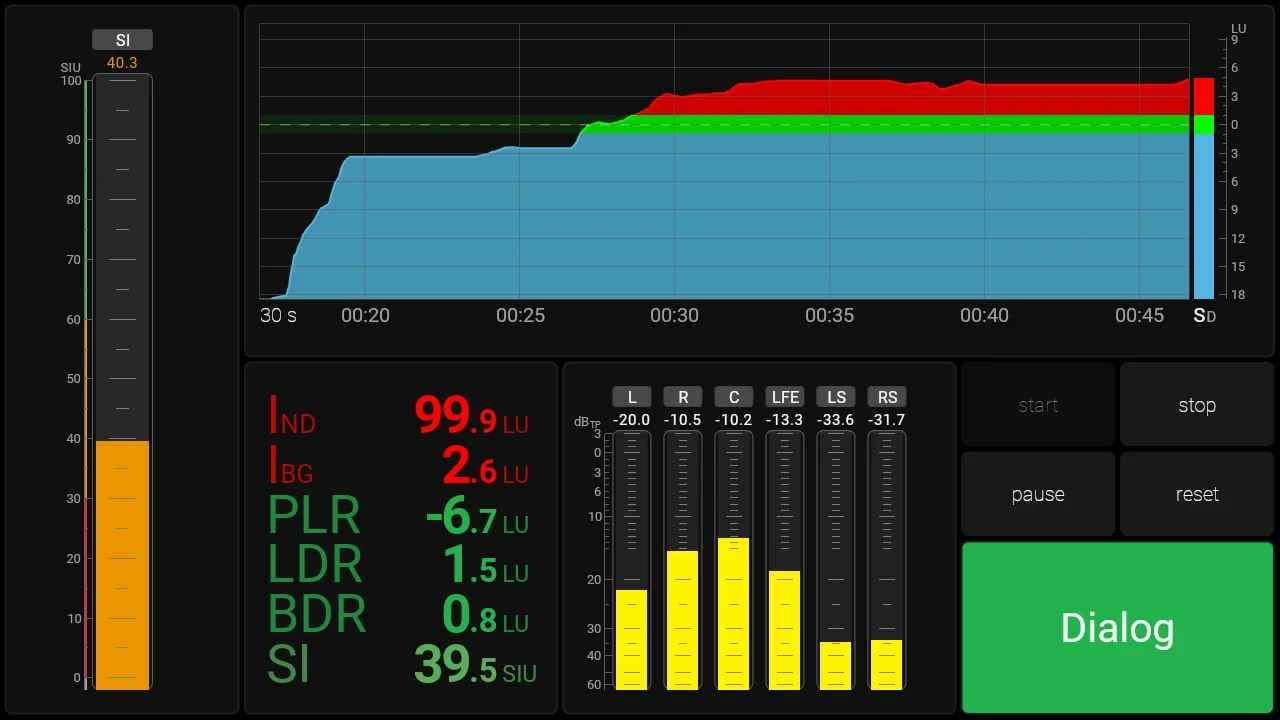

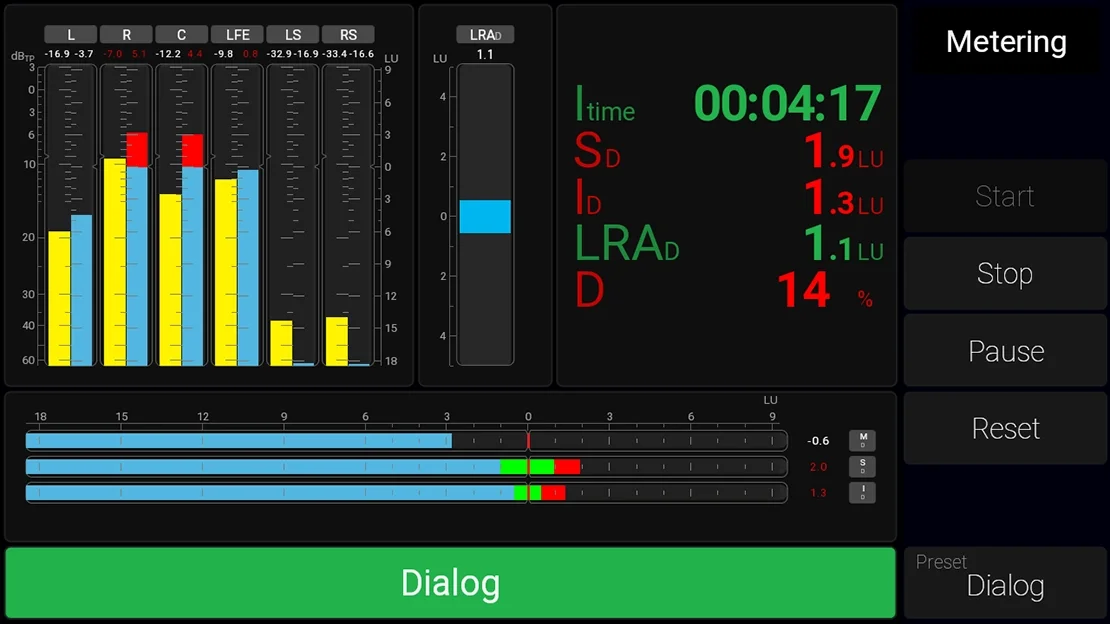

对白门控响度测量

RTW 计量引擎支持对白门控测量功能，可确保内容符合基于对白的响度规范，例如 Netflix 的交付标准。

数值计量工具可提供多项关键指标，包括对白整体响度、对白短时响度与对白占比。
响度范围计量工具能够显示对白门控响度范围数据，对白检测器则可精准识别对白出现的时段。该检测器的显示尺寸支持调整，小到作为界面浮窗，大到全屏显示均可实现。
用户可自定义指定承载对白的声道，通常将左声道、中置声道与右声道设为对白声道。

低频效果声道串音检测工具

低频效果声道串音检测工具用于测量特定频率以上的能量值，默认阈值为 120Hz 。它通过小型柱状图，以 dBFS 为单位，显示瞬时响度数值。柱状图默认显示为红色，代表该频段理论上应处于完全静音状态。任何可见的信号活动，都意味着有非预期内容串入低频效果声道。

确保低频效果声道中无高频内容至关重要，否则会导致部分编码器出现严重播放问题，双耳音频格式编码器受影响尤为明显。

通常建议对低频效果声道的频率范围进行限制，以此规避内容分发过程中可能出现的各类问题。

比率计量工具

比率计量工具用于显示两项响度测量结果之间的差值或比率。

它在监测单一音频源的各类比率时特别实用，例如：

响度与对白的比率
背景音与对白的比率

同时，它也可用于对比不同音频源的响度数据，例如：

音频处理前后的响度对比
不同混音布局的响度对比，如沉浸式音频与立体声、单声道下混版本的对比

总体而言，比率计量工具为工程师提供了一种可靠方法，可在各类制作场景中，评估音频的平衡性、一致性及处理效果带来的影响。

峰值节目表

TMxCore 内置功能完备的 PPM 峰值节目表，可对任意音频声道进行可靠的峰值测量。它支持多种刻度标准，能全面满足专业制作环境的需求。这是一项重要优势，因为广播机构通常会采用特定的刻度类型。

峰值保持指示器、峰值记忆功能与过载指示器的加入，进一步提升了该工具的实用性。在立体声应用场景中，柱状图之间内置的相关性指示器，可帮助工程师及时发现潜在的相位与相关性问题。

动圈计量工具仿真

动圈计量工具支持双声道立体声模式运行，提供多种刻度与设置选项。工程师可选择单独或组合显示英式峰值节目表或音量单位表，显示方向支持垂直或水平布局。该工具同时提供响度刻度显示模式，以及峰值节目表与响度结合的显示模式，即英国广播公司模式。

立体声相关性仪表

立体声相关性仪表可将立体声信号两个声道之间的相位关系可视化，帮助工程师快速掌握立体声的兼容性。它在混音、母带制作与广播工作中不可或缺，助力工程师维持稳定的声音质量，确保单声道兼容效果达标。

矢量示波器

双通道音频矢量示波器采用李萨如图形显示原理，可实时呈现立体声两个声道之间的相位关系。它能快速发现立体声宽度、平衡度及相位问题，如相位偏移、相位旋转或相位抵消等。

矢量示波器广泛应用于混音、母带制作与广播领域，是保障立体声成像效果、相位对齐精度与单声道兼容性的关键工具。

实时频谱分析仪

实时频谱分析仪能帮助工程师精准、清晰地观察音频的能量分布情况。该工具适用于任意扬声器配置，具备灵活的倍频程分辨率、可自定义的界面布局与增强型色彩可视化显示功能。

低频分析缩放、高频段显示与多种滤波器选项的加入，使其成为音乐制作、广播与后期制作领域中，进行精准音频监测的理想工具。

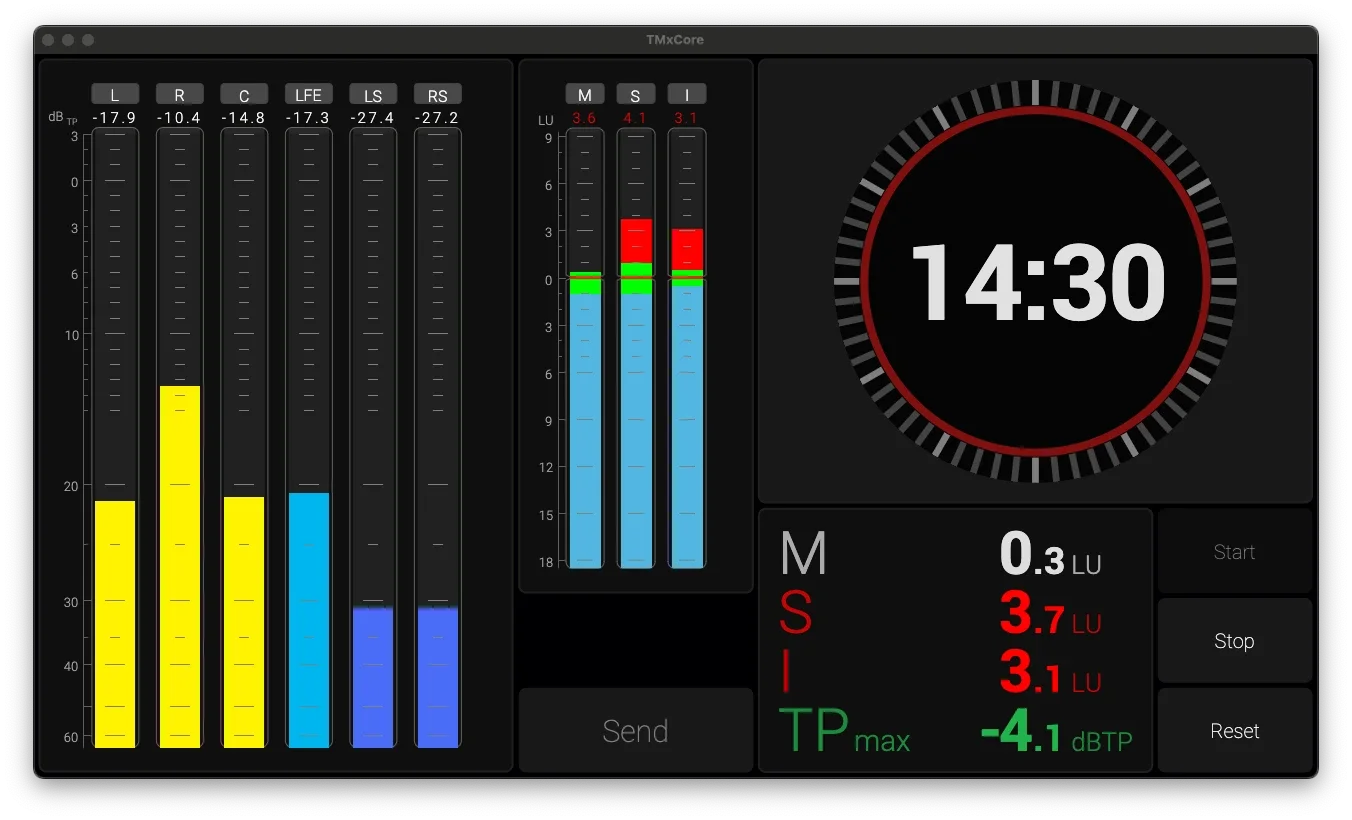

时钟工具

时钟工具将精准计时功能融入计量系统，采用符合广播工作需求的设计方案。

它支持多时区显示，工程师可在同一工作流程中，同时参考本地与远程制作团队的时间。

该工具提供四种不同的显示风格，便于匹配各类演播室环境：

数字显示模式：读数精准、对比度高，确保计时准确无误
现代指针模式：表盘设计简约，无数字标识，呈现时尚简洁的视觉效果
经典指针模式：采用传统带数字刻度的表盘设计，读数清晰直观
广播专用模式：专为演播室场景优化，表盘配备醒目的红色秒环，可实现快速读数

凭借灵活的显示选项、多时区支持能力与广播友好型设计，时钟工具让精准的时钟参考，成为监测工作流程中不可或缺的一环。

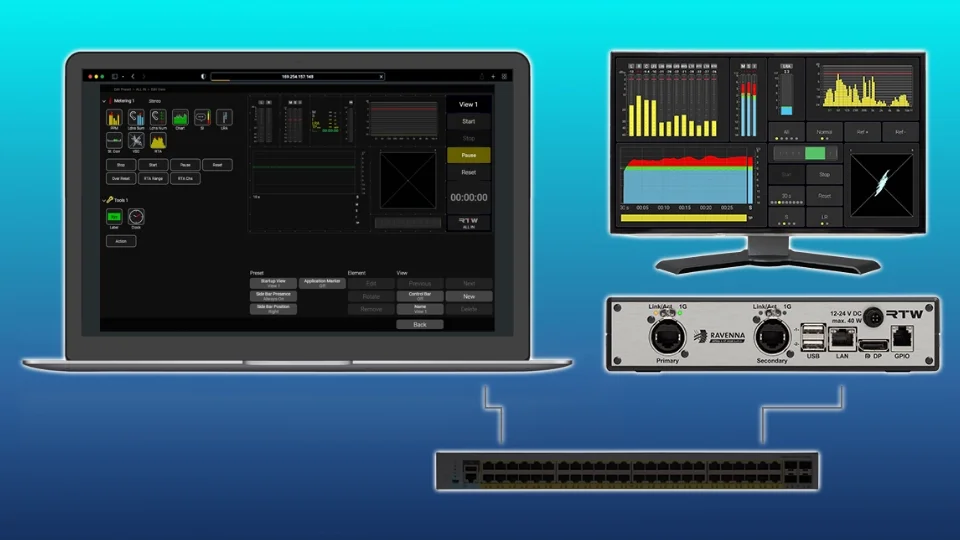

网络显示功能

借助网络显示功能，工程师、混音师与操作员可在局域网内的任意位置，通过标准网页浏览器查看实时音频计量数据，无需额外硬件支持。

无论是在控制室、制作间，还是跨多个工作站监看，网络显示功能都能提供极高的灵活性，有效优化工作流程。

用户可通过购买额外授权，扩展网络显示功能的屏幕数量。每增加一块屏幕，就相当于在系统中新增一个表头实例，需要单独的授权许可。

延迟补偿功能

随着对白门控响度测量功能的引入，部分计量工具可能会产生明显延迟，极端情况下延迟时间可达 2 秒。RTW 计量引擎内置延迟补偿功能，此外，所有计量工具均配备音频输出接口。

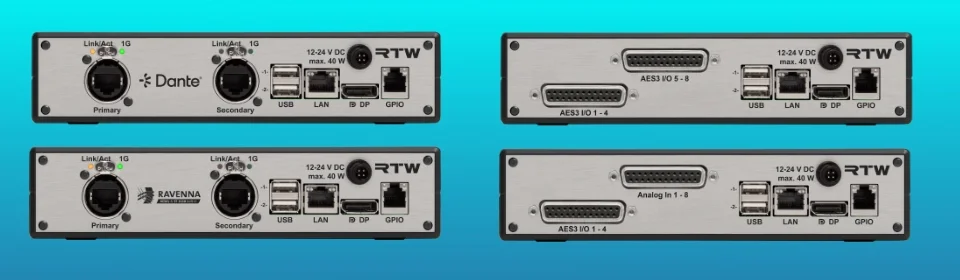

RTW TMxCore 的四种版本
