京广播电视台 1000 平米演播室音频系统升级改造




在广播电视技术飞速发展的当下，4K 超高清技术已成为行业发展的必然趋势。北京广播电视台紧跟时代步伐，积极推进 4K 超高清改造项目。2024 年 11 月，北京卫视正式启动 4K 超高清改造，并于 2025 年 3 月试验播出，建成全国首个省级卫视超高清频道。这一举措不仅是北京广播电视台发展新质生产力、推进系统化变革、建设首都新型主流媒体的重大机遇，也标志着中国广播电视事业迈向高质量发展的新里程碑。

为了更好地满足 4K 超高清节目制作的需求，北京广播电视台对台内的大中型综艺演播室进行了全面的升级改造。其中，由传新科技承建的 1000 平米综艺演播室音频系统成为4K 改造项目中的标杆性工程之一。该演播室的系统搭建全面实现了 IP 化，核心设备采用 SSL System T S400 网络化播出调音台及 SSL Live 450 网络化扩声 / 制作调音台，音控室监听采用 5.1.4 三维声系统，与视频系统实现了AoIP 层级的交互。这些新设备及新技术的应用，极大地提升了演播室的音频制作和扩声能力，为大型综艺节目的录制、三维声音频制作及现场扩声提供了有力保障。




播出混音

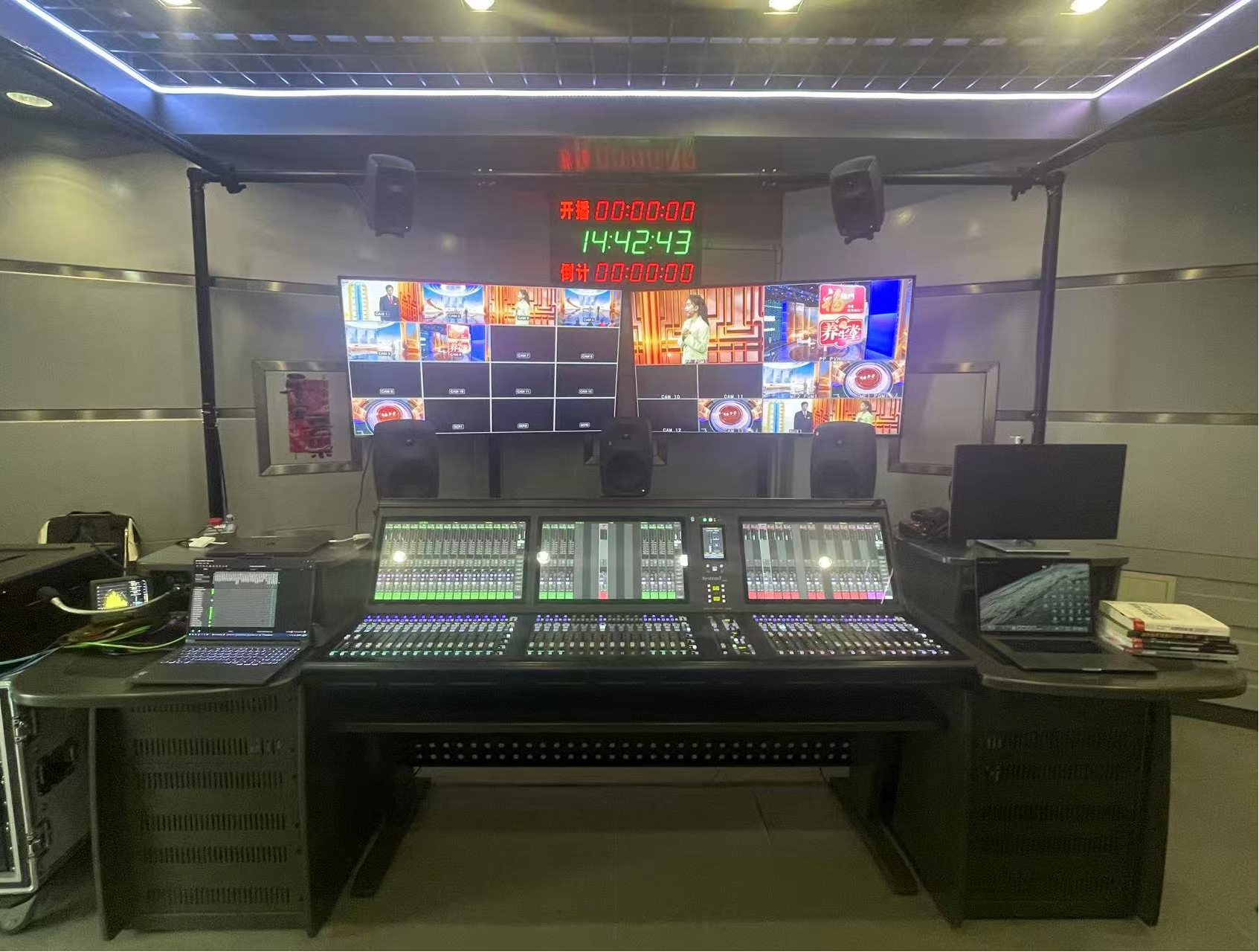

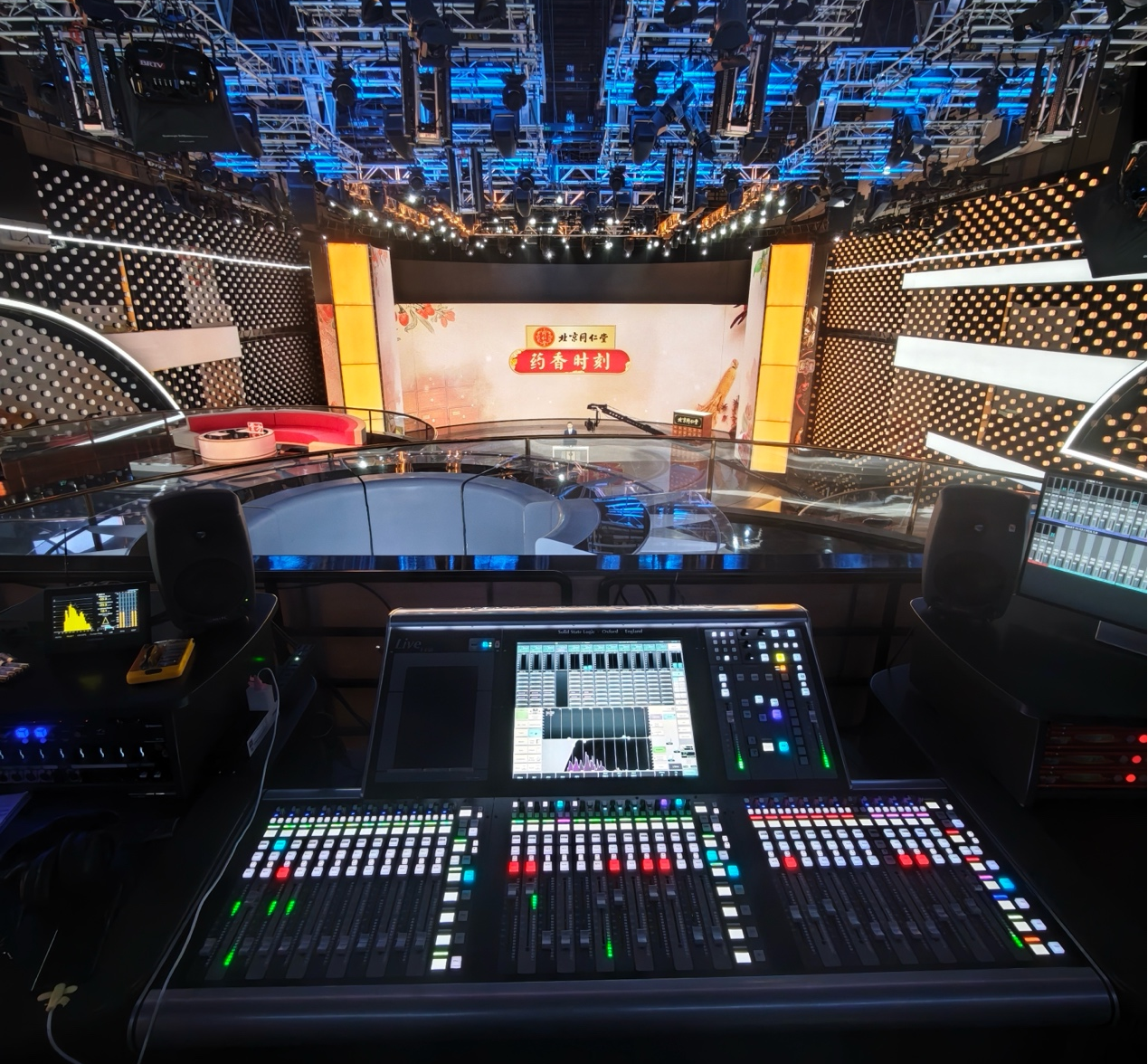

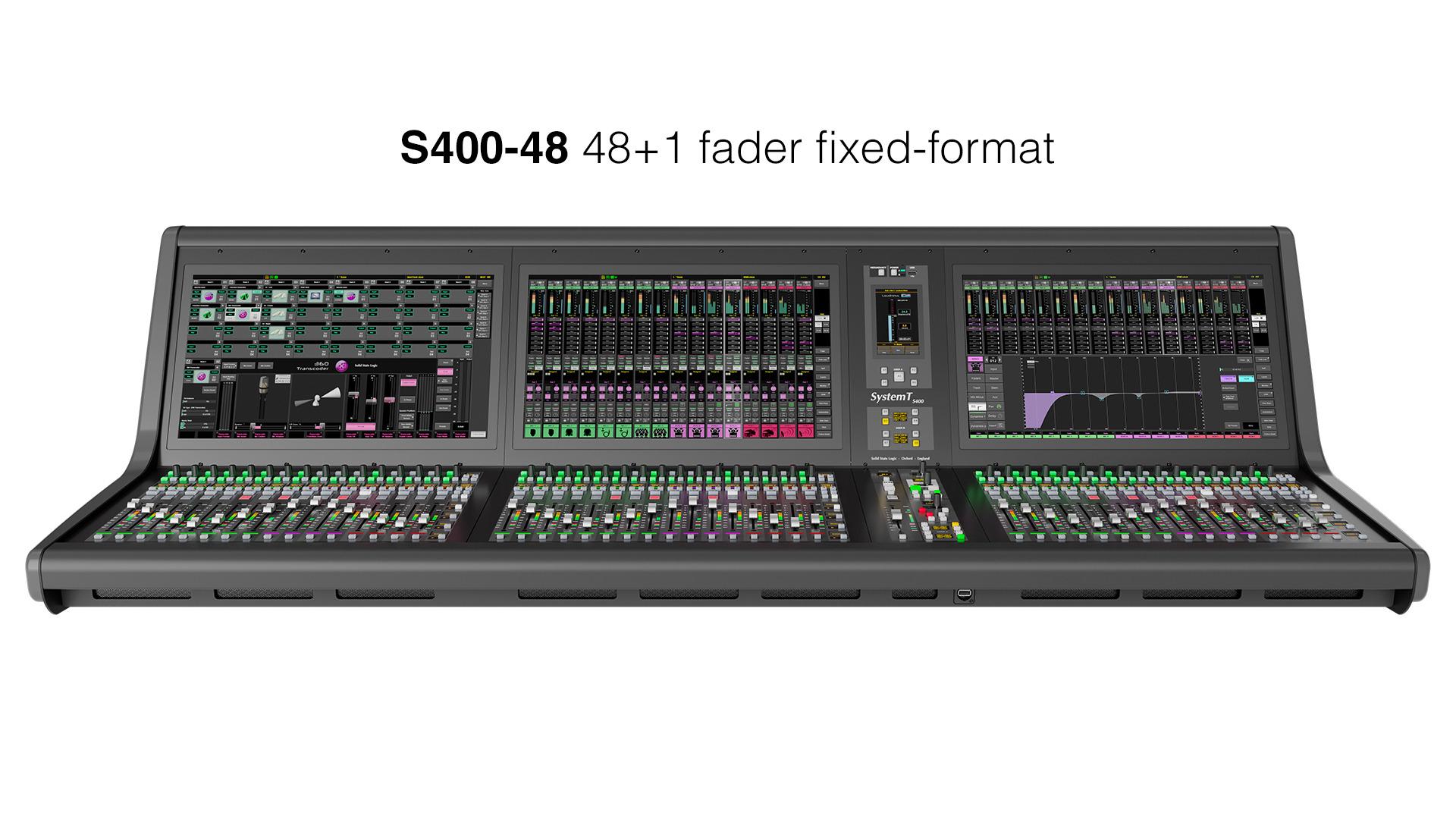

在这套音频系统中，SSL System T S400 调音台作为播出调音台，发挥着核心作用。它是 Solid State Logic 在 2024 年 NAB 展会上推出的新型号，属于 SSL System T 生产制作平台的最新控制解决方案。S400 有16+1、32+1 和48+1 推子版本，为广播应用提供了紧凑而高性价比的解决方案。S400 控制台配备了优质的 100 毫米触控推子，每个推子都有专用 OLED 显示屏，提供清晰直观的操作界面。同时，每一个推子旁边还设有电平表显示，以及能够展现动态处理、自动混音和外部控制状态的 LED 灯，进一步增强了操作员的视觉反馈，使混音师能够更加精准地控制音频信号。除了现场直播的演播室制作，S400 也是外出转播、活动空间和音乐节目等应用的理想控制解决方案，适用于任何需要高级控制功能但空间有限的场所。此外，SSL System T 系列调音台不断进行功能升级，为音频制作提供了更多强大的工具。例如，在 IBC 展会上推出的 System T V4.1 更新，引入了自动化云部署工具和 Tempest Control App 中的 “双通道视图” 模式，还添加了新的沉浸式音频制作功能，将 DSP 通道和总线的格式最高扩展至 9.1.6 ，为内置 FX Rack 增加了更多的效果器，每个 DSP 通道上都可以实现并行压缩功能等。这些功能的升级，进一步提升了 SSL S400 调音台在音频制作方面的能力，使其能够更好地满足现代广播制作对音频质量和制作效率的高要求。


 FOH 调音

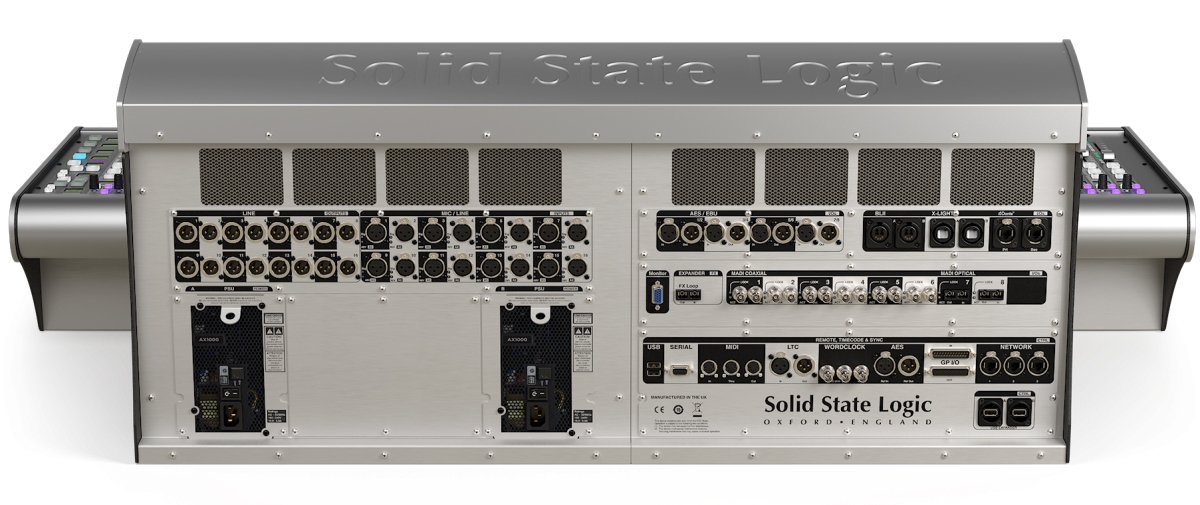

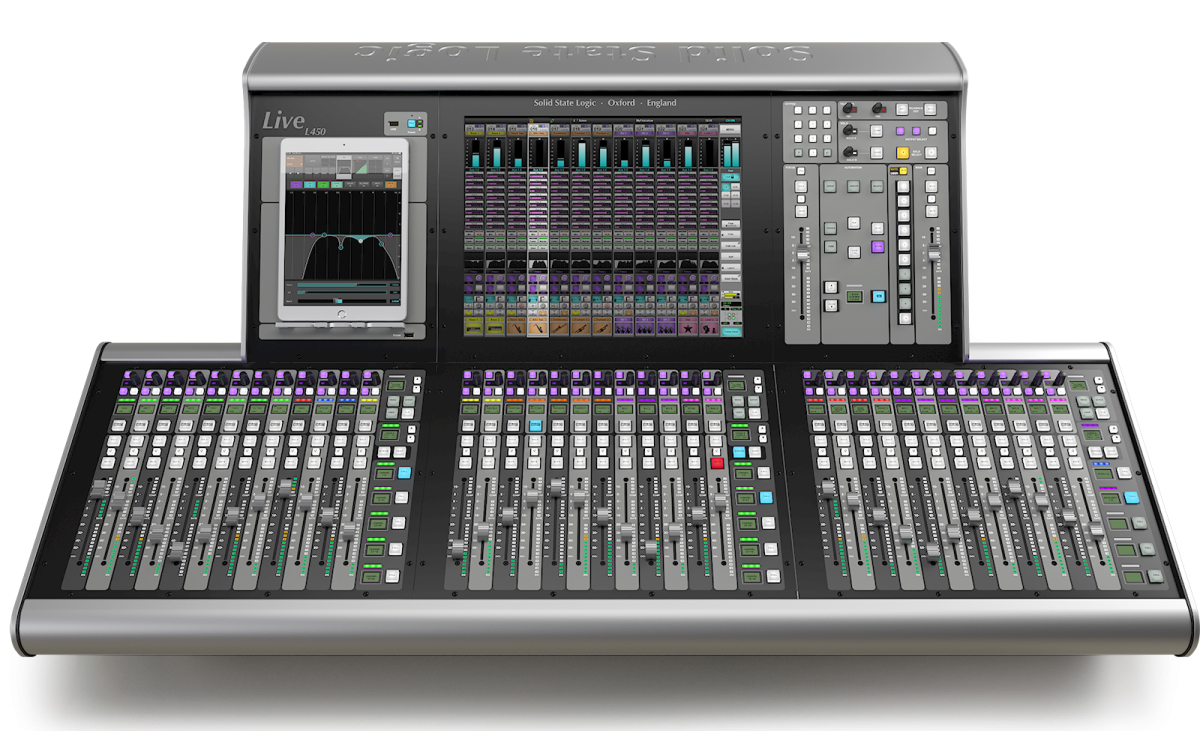

SSL Live 450 作为现场制作调音台，同样表现出色。L450 在处理能力上相较于 L350 有所提升，能够更好地满足大型演播室现场扩声的需求。其布局基于目前 L200 调音台所采用的三倍宽度推子储存编组配置，并切出两个角用于放置外置屏幕，以便操作人员能够更好地观察舞台表演，为现场扩声提供了更便捷、高效的操作体验。

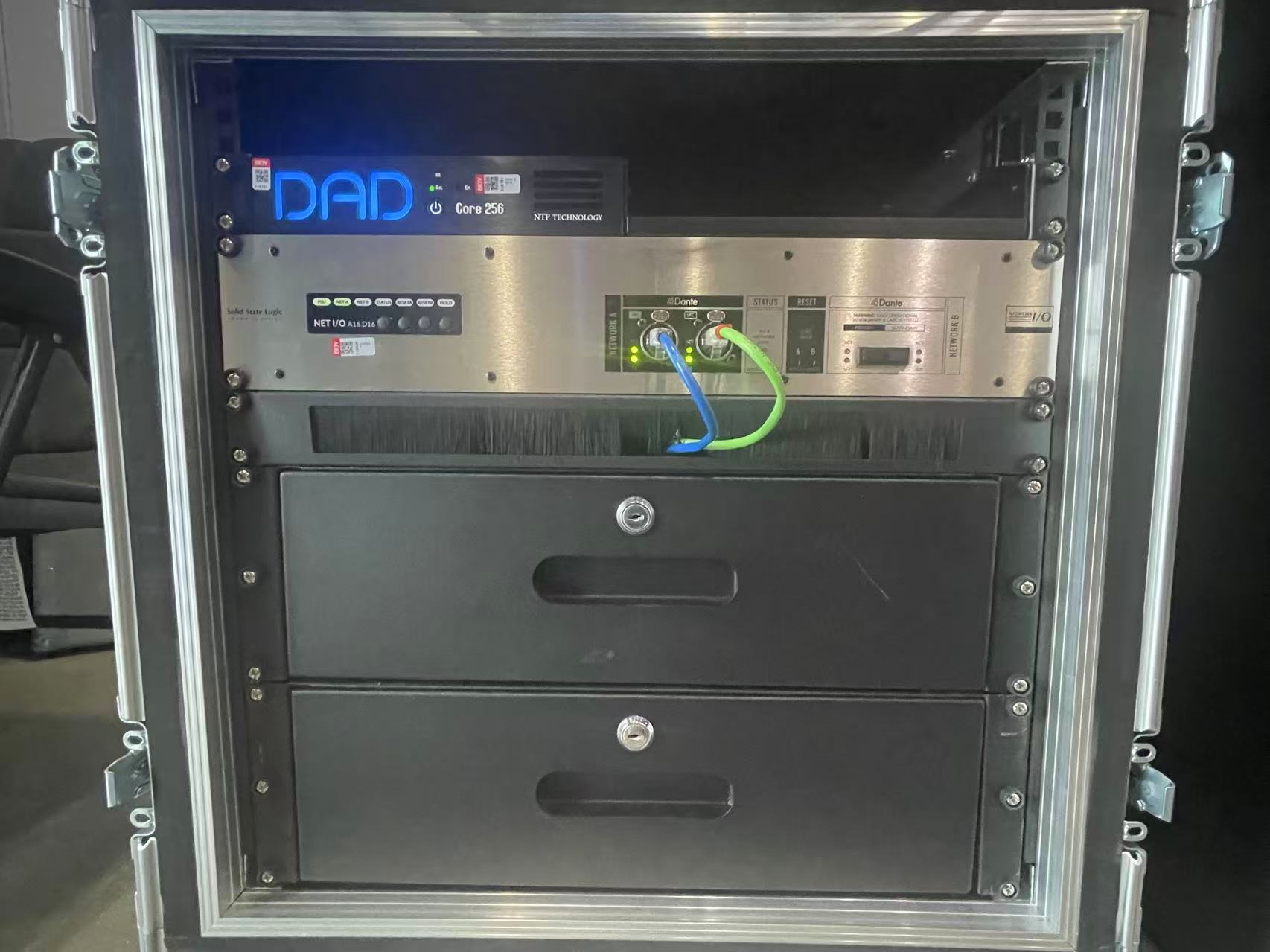

在信号传输方面，通过 SSL Network IO 系列接口箱，为网络化播出和现场制作调音台提供共享的音频信号。SSL Network IO 接口为 Dante 网络带来了 SSL 经典的高品质音频性能，结合 Dante AoIP 网络技术，实现了完全网络化的生产环境。这种网络化的设计使得系统具备高度的可定制性和扩展性，I/O 接口、DSP 主机、台面组件等元素可以通过网络进行灵活连接，创建出满足不同需求的系统配置。同时，Dante 技术还集成了  AES67 传输标准，利用 SSL Net I/O 接口箱，System T 已适配 SMPTE 2110-30 ，确保了系统的互操作性和可发现性，有效节约了整体系统搭建成本，并成功与视频系统打通，实现良好高效的交互。




为了打造更加沉浸式的音频体验，整体系统采用了 IP 化架构，并搭配了Genelec 5.1.4 监听系统。Genelec 监听系统以其出色的音质还原能力而闻名，能够精准地呈现音频信号的细节和动态范围，为音频制作人员提供准确的监听反馈。5.1.4 的声道配置，能够营造出更加立体、环绕的音频环境，使观众在观看节目时能够感受到更加身临其境的听觉效果。无论是大型综艺节目的录制，还是三维声音频制作，这套监听系统都能够为音频的质量提供有力保障。

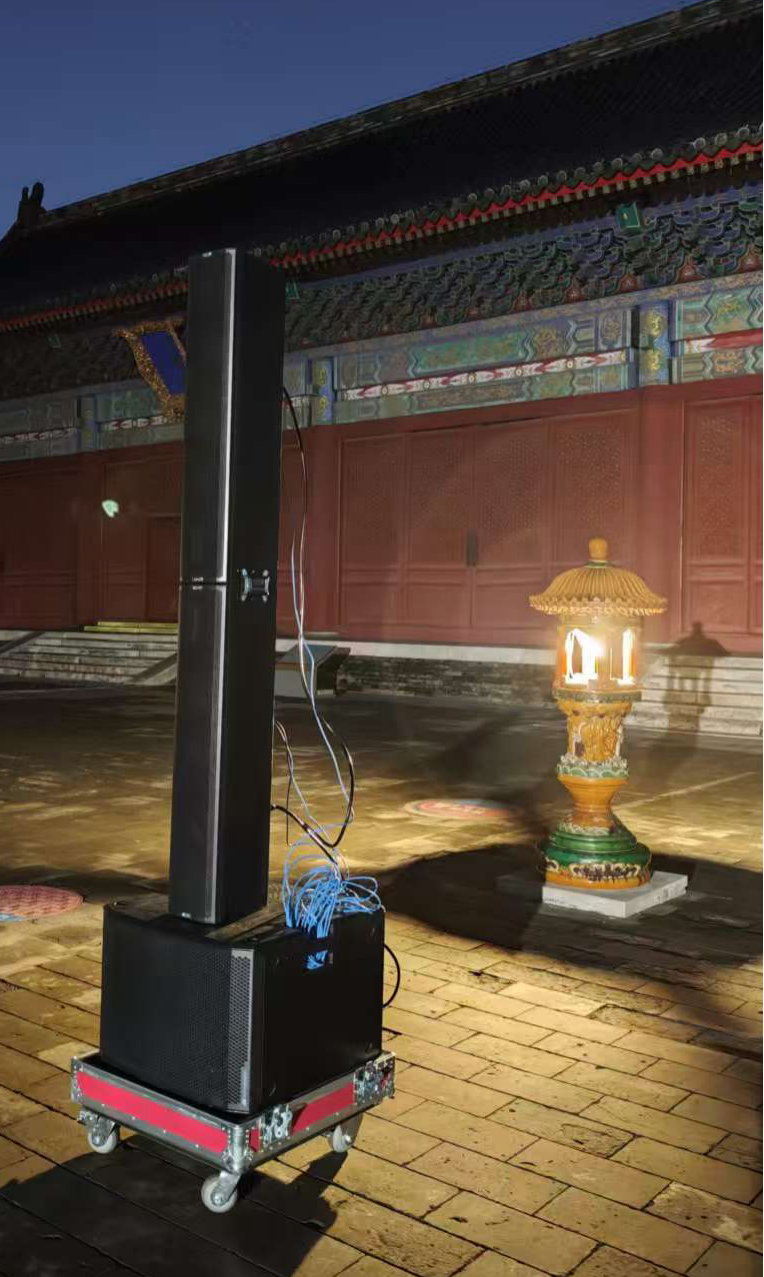

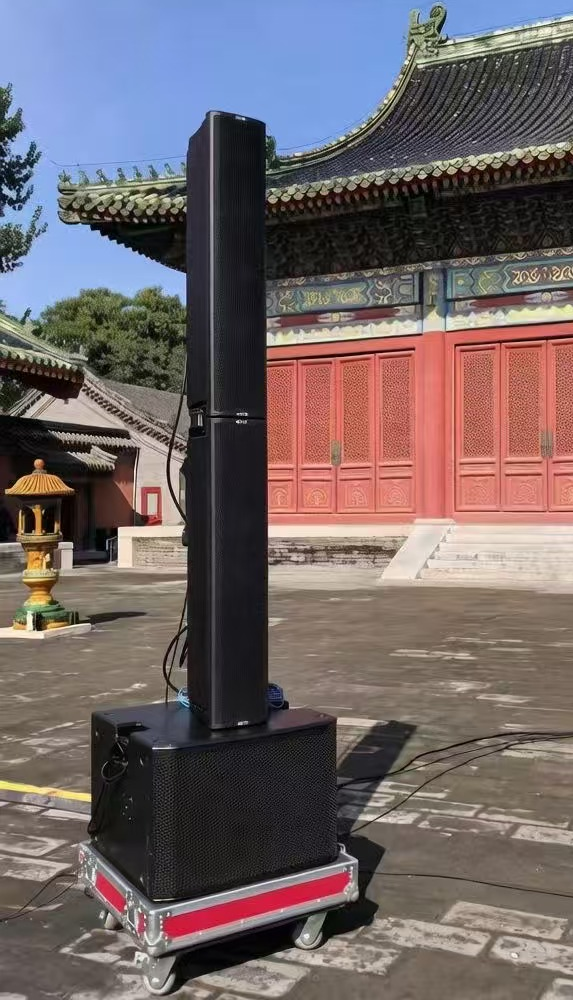

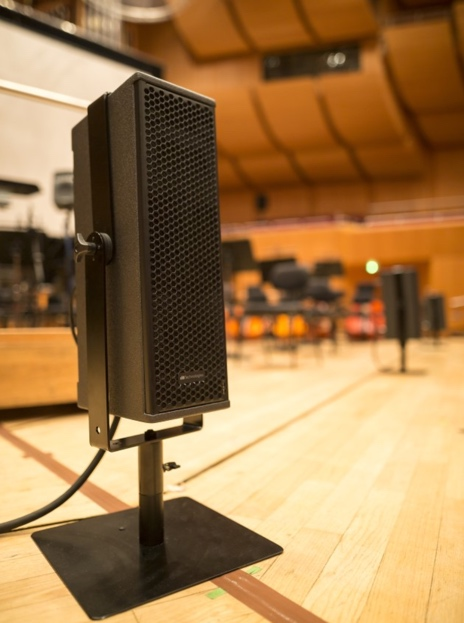

流动扩声音箱方面，均采用 dBTechnologies 旗下专业产品，分别是IG4T、SUB 915及VIO X205 等型号。IG4T 作为一款有源音柱音箱，具备独特的声学设计。它采用垂直方向非对称型高域号角，水平方向具有宽且恒定的声音扩散，垂直方向上部分扩散窄、下部分扩散宽，这一特性使得在多个 IG4T 组合使用时，高频部分能够有效叠加且避免干扰，从而为听众带来清晰且均匀的声音覆盖。其内置 4 个 6.5 英寸钕磁低音单元和 1 个 1.4 英寸压缩单元，由 Digipro G3 放大器提供 400W 功率，结合 56 bit DSP 处理技术，能够精准控制声音表现。此外，IG4T 支持通过红外线 EPD 技术检测相邻音箱，实现自动配置，极大提升了系统搭建的便捷性，确保多只音箱协同工作时达到最佳的覆盖效果和声学一致性。








SUB 915 有源低音炮专为增强低频效果而设计。它配备一个 15 英寸的大尺寸低音单元，采用低音反射式设计，内置的 900W RMS 的 D 类 Digipro G3 功率放大器可提供高达 1800W 的峰值功率，能产生强大且深沉的低频输出，最大声压级达到 133dB ，有效补充了整个音频系统的低频部分，使音乐和音效的低频更加饱满、震撼，为现场营造出强烈的氛围感。而且，SUB 915 支持通过 RDNet 协议和 Aurora Net 软件进行实时监控和远程控制，还设有板载控制功能，方便用户根据不同的场景和需求灵活调节衰减、极性和分频频率等参数，以达到理想的低频效果。

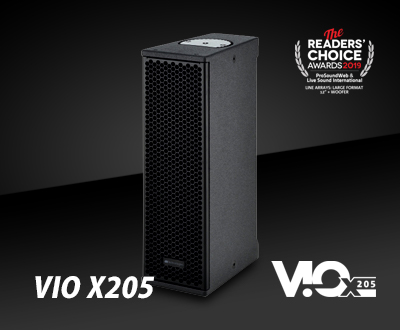

VIO X205 音箱具有出色的声音还原能力。它采用 2 路设计，配备 2 个 5 英寸（ 1.25 英寸音圈）钕磁低音单元和 1 个 1 英寸（ 1.4 英寸音圈）钕磁压缩驱动器，由 400W RMS 的 Digipro G3 放大器驱动，最大声压级为 126dB ，能够清晰、准确地还原中高频声音，展现出丰富的音乐细节，无论是人声还是乐器声都能得到细腻的表现。该音箱还支持通过 Aurora Net 软件进行远程控制，并具备板载预设功能，用户可根据不同的扩声应用场景，如会议、演出等，轻松调整高通滤波器，优化声音效果。




1000 平米演播室音频系统竣工后，展现出了一个完备的制播系统。不仅具备先进的技术架构和强大的功能，还为观众带来了更加优质、沉浸式的音频体验。除提升了台内日常录制节目，例如《养生堂》、《档案》、《身边》等的音频制作水平，系统内的流动设备还参加了《中国人民抗日战争暨世界反法西斯战争胜利 80 周年纪念活动》、《我在古建做讲解》、《北京广播电视台 2026 年跨年晚会》、《北京广播电视台 2026 年春节联欢晚会》等等节目的直播和录制工作，经受住了严峻的考验，圆满出色的完成了各项任务。

相信在未来，随着北京广播电视台 4K 超高清改造项目的持续推进，这套音频系统将在更多精彩节目的制作中发挥重要作用，为观众呈现出更加震撼的视听盛宴。
